Locomotives diesels de ligne (HLD)

Fiche technique
Numérotation :1601 – 1604
Années de Construction :1955
Vitesse :120 km/u
Disposition d’essieux :Co Co
Constructeur :AFB
Moteur :GM 567C
Cylindres :16 en V
Puissance :1600 Cv
Vitesse de rotation maximum :835 t/min
Transmission :Électrique (GM)
Longueur :19007 mm
Hauteur :4237 mm
Rayon minimale de courbe :90 mètres
Poids en ordre de marche :108 tonnes

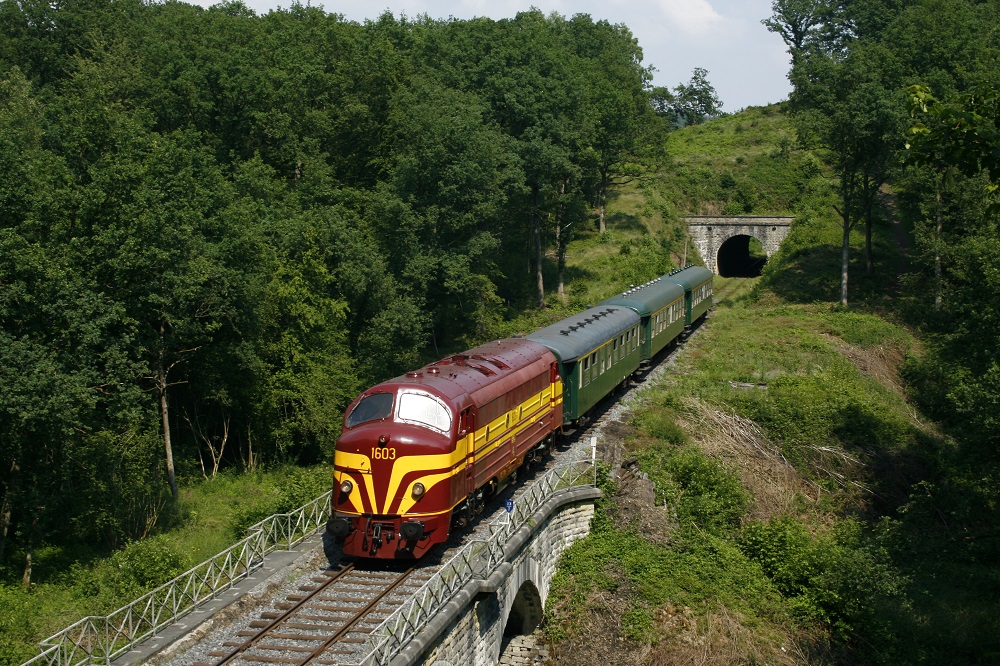

Histoire 1603
Numéro :CFL 1603
AFB 157
Livraison :Livrée aux CFL le 15 avril 1955
Dépôts :15 avril 1955 Luxemburg
15 avril 1996 Vendue à la Vennbahn
Hors service:19 septembre 1994
PFT :Mai 2005
Etat actuel :En état de marche, homologué par Infrabel



La série- 202, 203 et 204

En 1954 la SNCB commande 40 locomotives chez Anglo-Franco-Belge, dont 22 série 202 (202.001 – 202.022 / plus tard série 52) avec chauffage vapeur pour le trafic voyageur et 18 série 203 (203.001 – 203.018 / plus tard série 53) sans chauffage vapeur pour le trafic marchandise.

Elles ont été construites sous licence GM.

Pendant la construction de la série 202, les 202.019 – 202.022 ont été vendues par la SNCB aux CFL et numérotées 1601 – 1604.

202.019 – 1601
202.020 – 1602
202.021 – 1603
202.022 – 1604

La 202.014 aussi n’a pas été, pour une raison inconnue, livrée comme série 202 mais comme 203.019.

À ce moment, il y avait aussi un besoin de locomotives diesel plus rapides à cause de l’introduction des trains TEE (Trans Europ Express) entre Cologne et Paris aptes à 140 km/h à partir de 1957. Pour ces raisons 4 exemplaires supplémentaires furent commandés et construit, les 204.005 à 204.008. Comme ces 4 machines étaient insuffisantes, les 4 dernières machines livrées, 202.015 à 202.018, furent, moins de 2 ans après leur livraison en 1955, rapidement modifiées début 1957, à Schaerbeek et renuméroté en 204.005 à 204.008.

Cela explique qu’en 1957, seul 13 locomotives du série 202 (202.001 – 202.013) étaient livrées au lieu des 22 prévues.

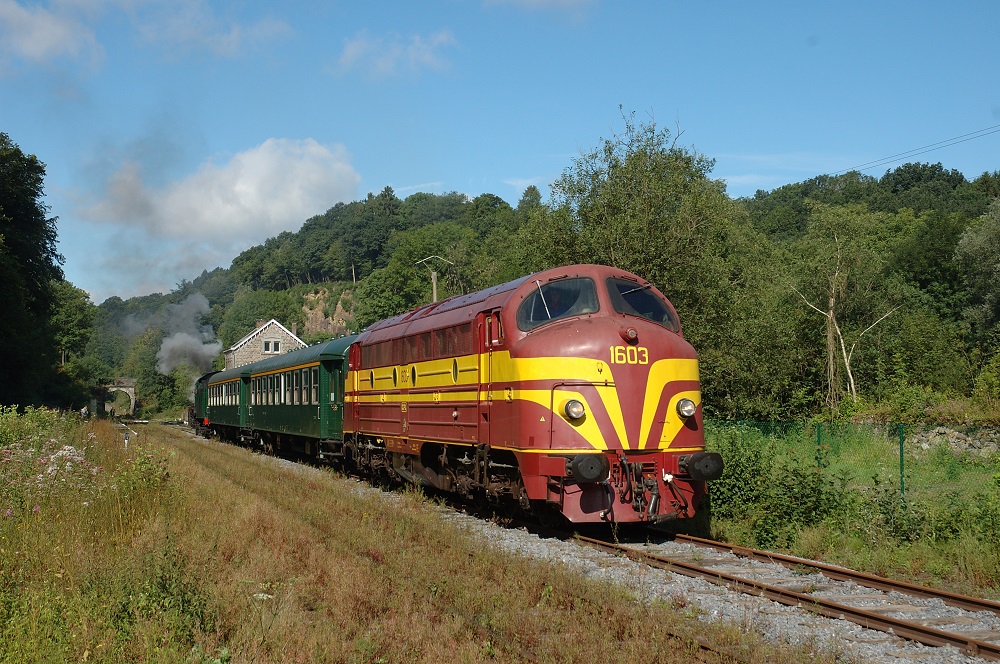

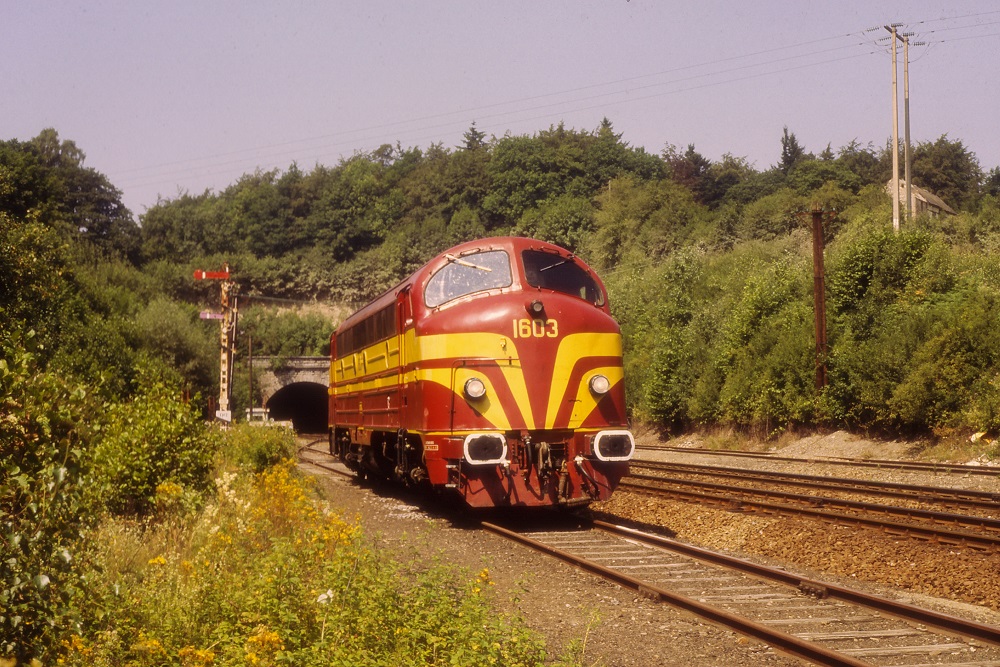

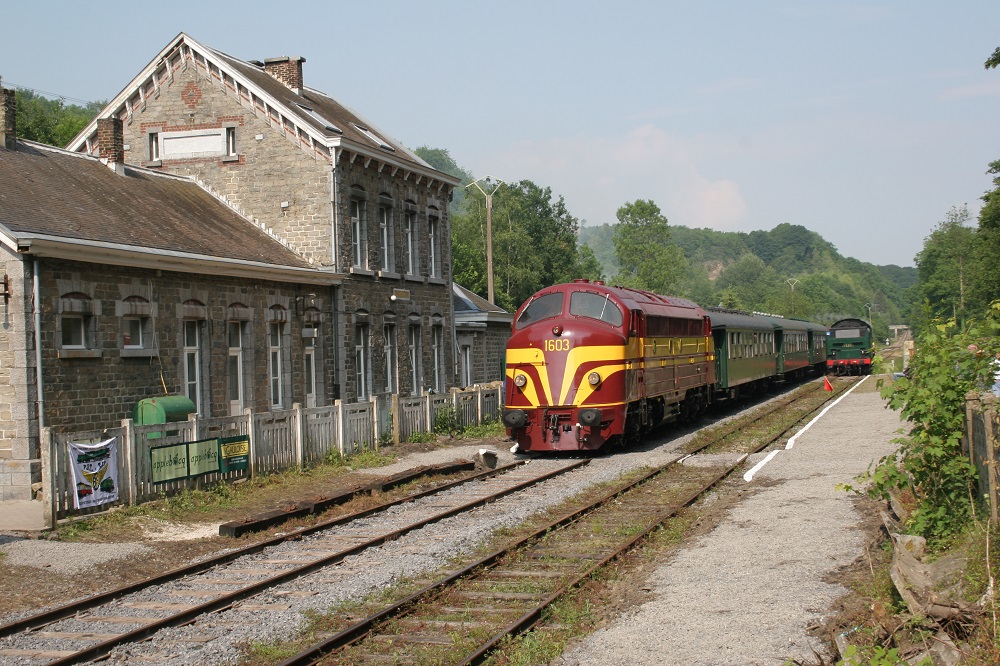

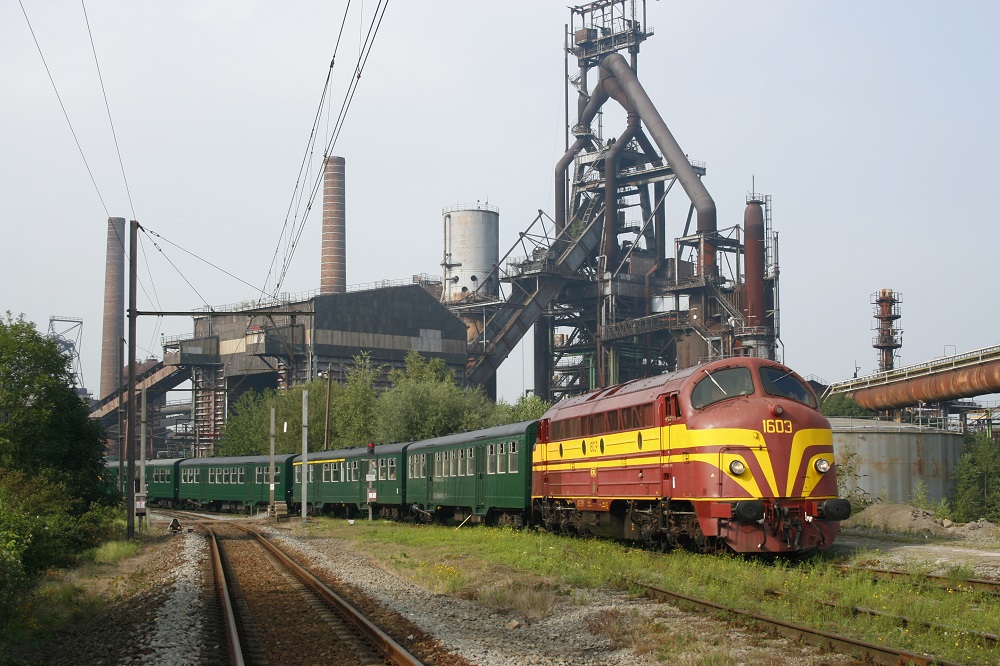

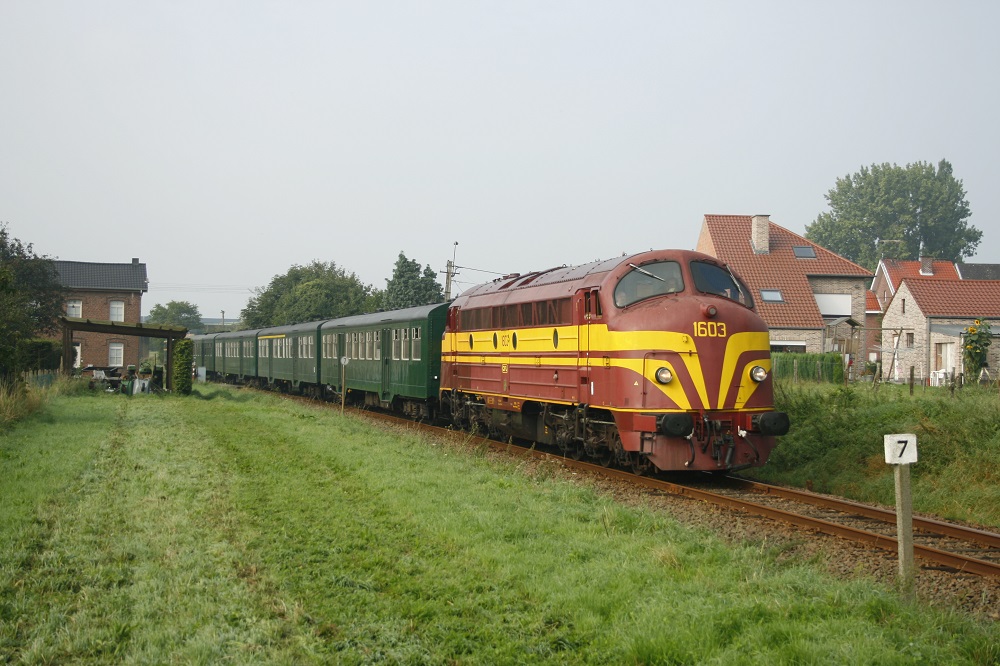

La CFL 1603

Cette machines a donc été commandée par la SNCB et aurait dû porter le numéro 202.021, mais elle a été livrée comme 1603 aux CFL.

Fiche technique
Numérotation :1601 – 1604
Années de Construction :1955
Vitesse :120 km/u
Disposition d’essieux :Co Co
Constructeur :AFB
Moteur :GM 567C
Cylindres :16 en V
Puissance :1600 Cv
Vitesse de rotation maximum :835 t/min
Transmission :Électrique (GM)
Longueur :19007 mm
Hauteur :4237 mm
Rayon minimale de courbe :90 m
Poids en ordre de marche :108 tonnes

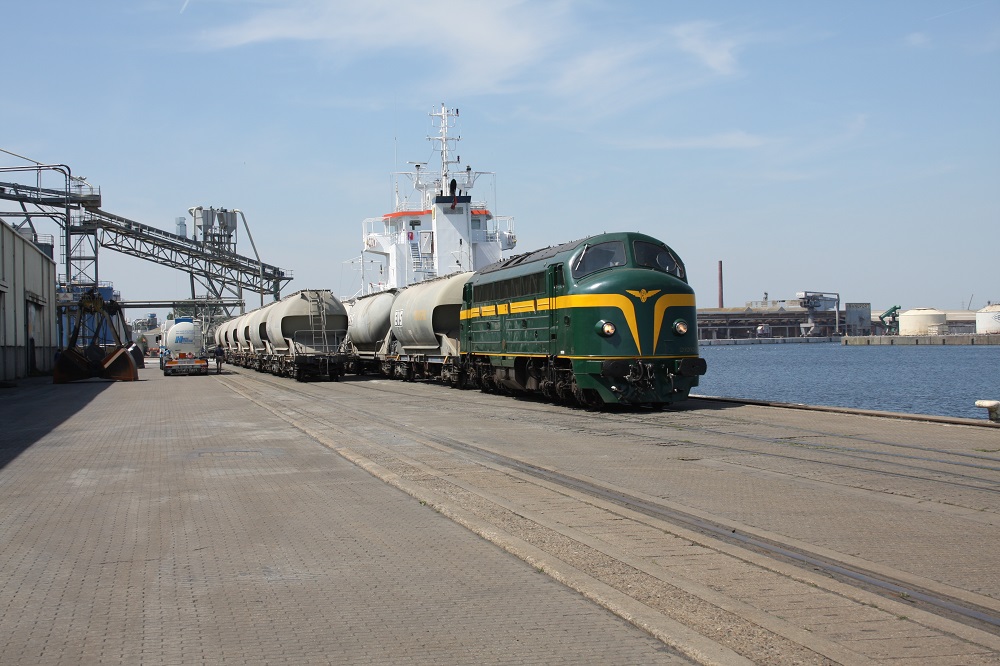

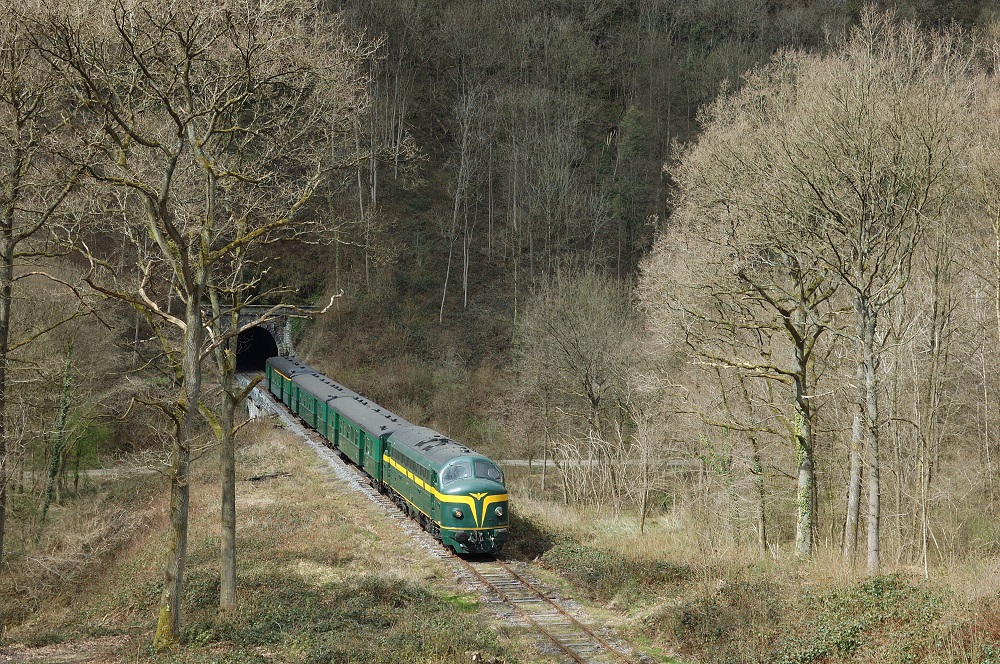

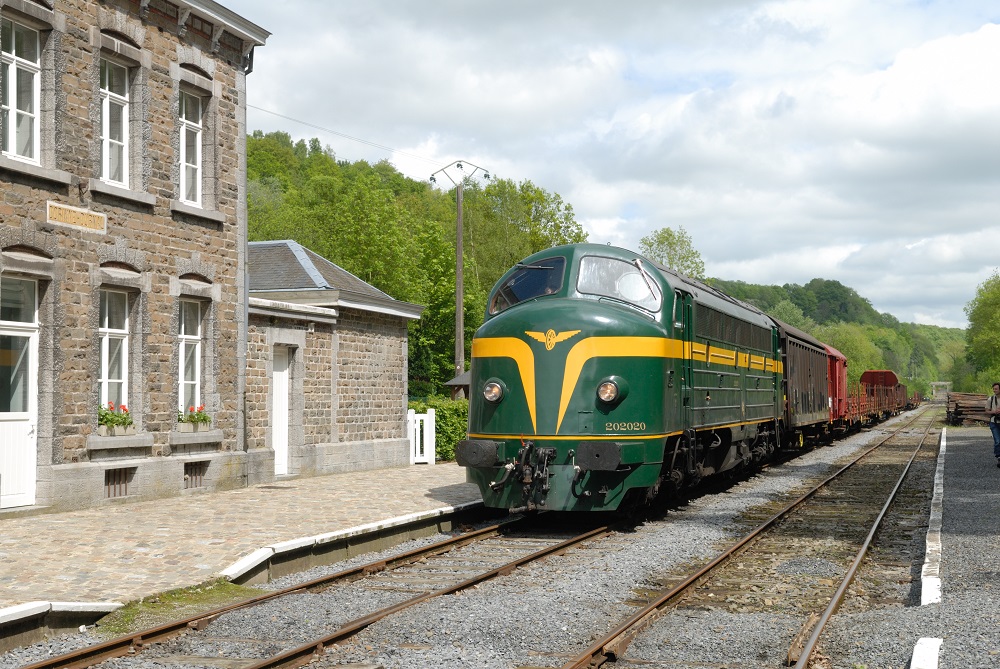

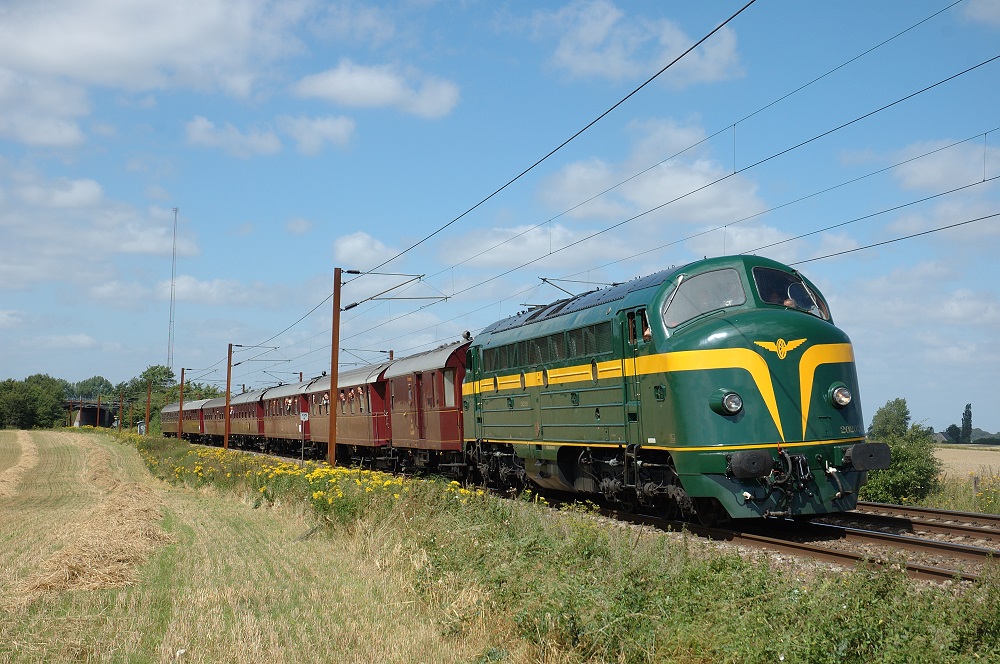

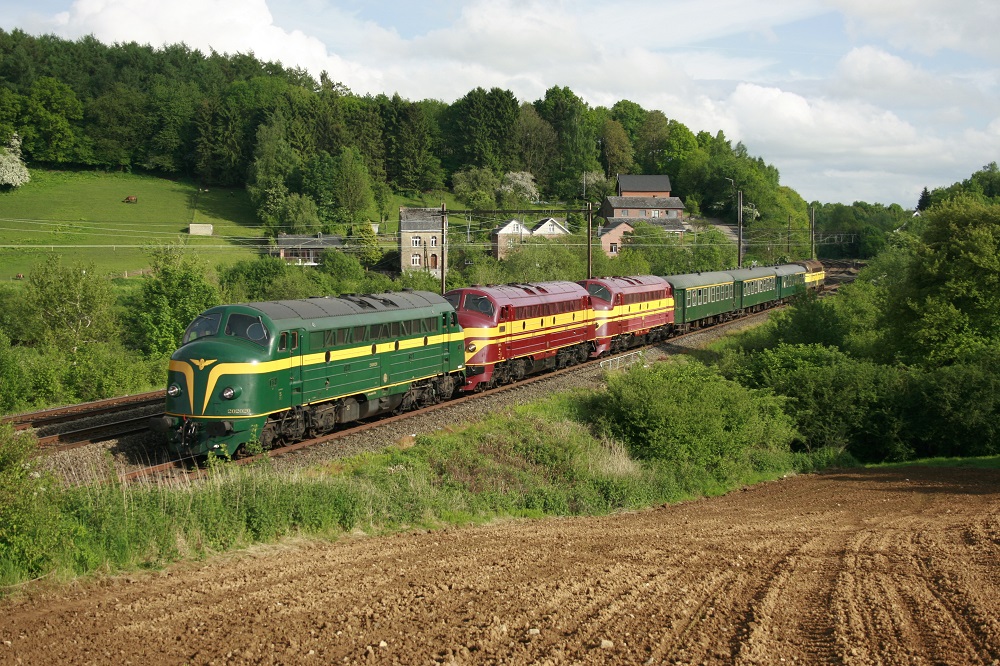

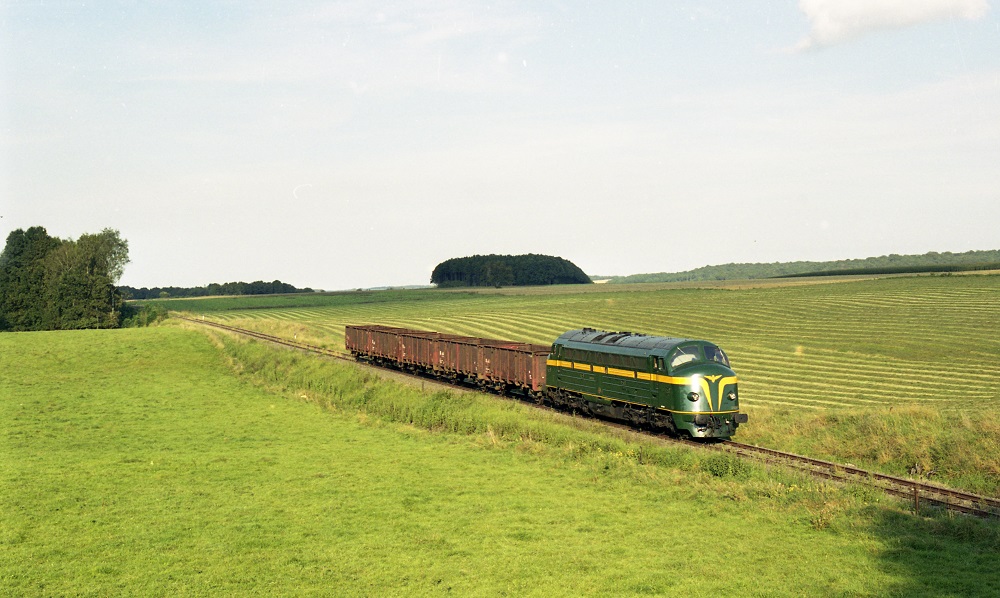

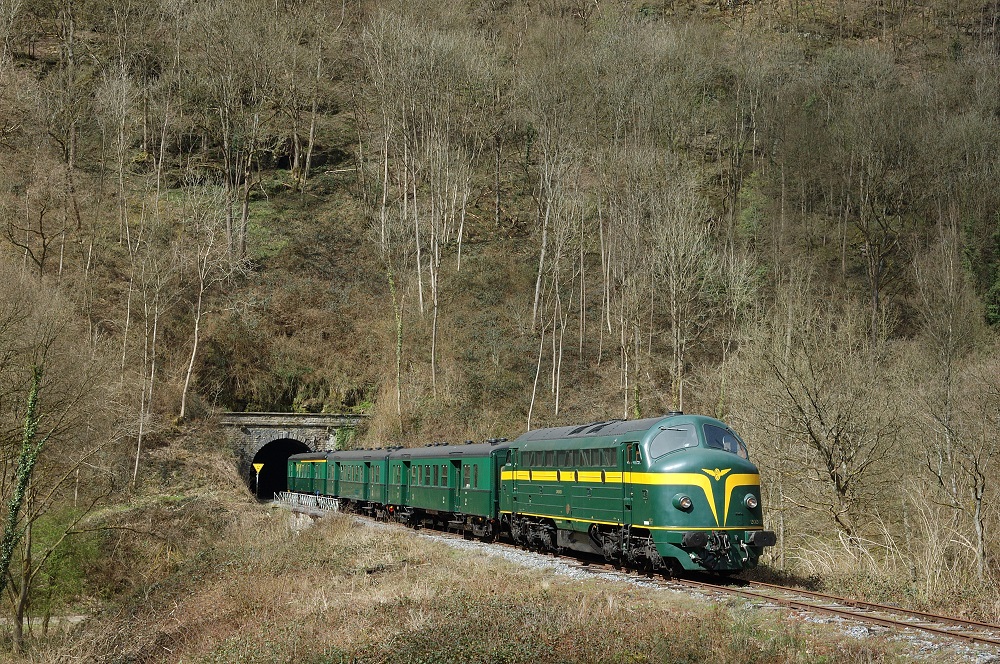

Histoire 202.020
Numéro :CFL 1602 – numéroté en 202.020
AFB 156
Numéro UIC :92 88 20-50 307-8
Livraison :Livrée aux CFL le 2 avril 1955
Dépôts :Jusqu’a 1994 en service aux CFL
1995 – 1998: Märklin
Hors service :1 mai 1994
PFT :1998
État actuel :En état de marche, restaurée en livrée SNCB, homologué par Infrabel



La série- 202, 203 et 204

En 1954 la SNCB commande 40 locomotives chez Anglo-Franco-Belge, dont 22 série 202 (202.001 – 202.022 / plus tard série 52) avec chauffage vapeur pour le trafic voyageur et 18 série 203 (203.001 – 203.018 / plus tard série 53) sans chauffage vapeur pour le trafic marchandise.

Elles ont été construites sous licence GM.

Pendant la construction de la série 202, les 202.019 – 202.022 ont été vendues par la SNCB aux CFL et numérotées 1601 – 1604.

202.019 – 1601
202.020 – 1602
202.021 – 1603
202.022 – 1604

La 202.014 aussi n’a pas été, pour une raison inconnue, livrée comme série 202 mais comme 203.019.

À ce moment, il y avait aussi un besoin de locomotives diesel plus rapides à cause de l’introduction des trains TEE (Trans Europ Express) entre Cologne et Paris aptes à 140 km/h à partir de 1957. Pour ces raisons 4 exemplaires supplémentaires furent commandés et construit, les 204.005 à 204.008. Comme ces 4 machines étaient insuffisantes, les 4 dernières machines livrées, 202.015 à 202.018, furent, moins de 2 ans après leur livraison en 1955, rapidement modifiées début 1957, à Schaerbeek et renuméroté en 204.005 à 204.008.

Cela explique qu’en 1957, seul 13 locomotives du série 202 (202.001 – 202.013) étaient livrées au lieu des 22 prévues.

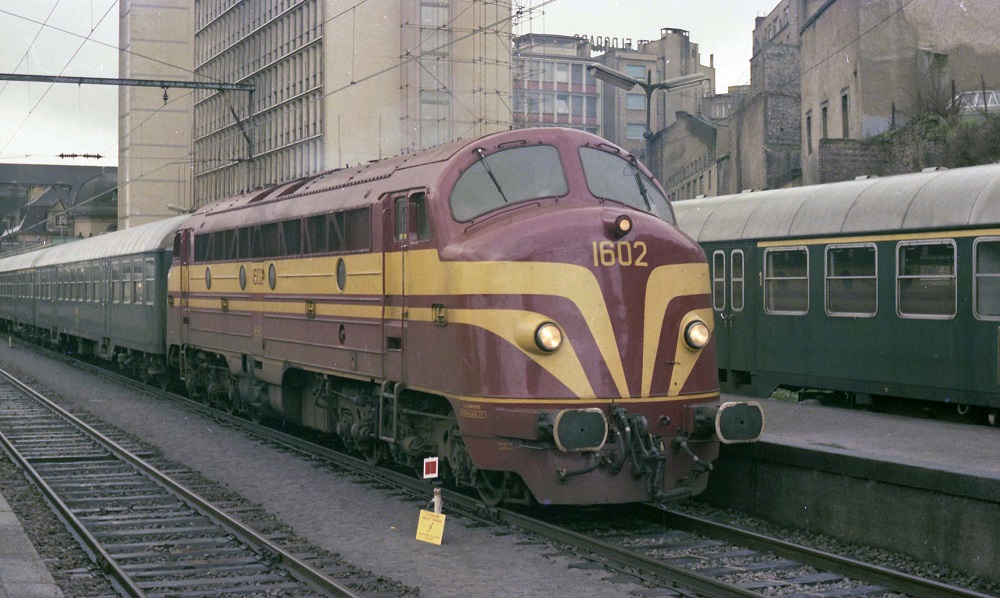

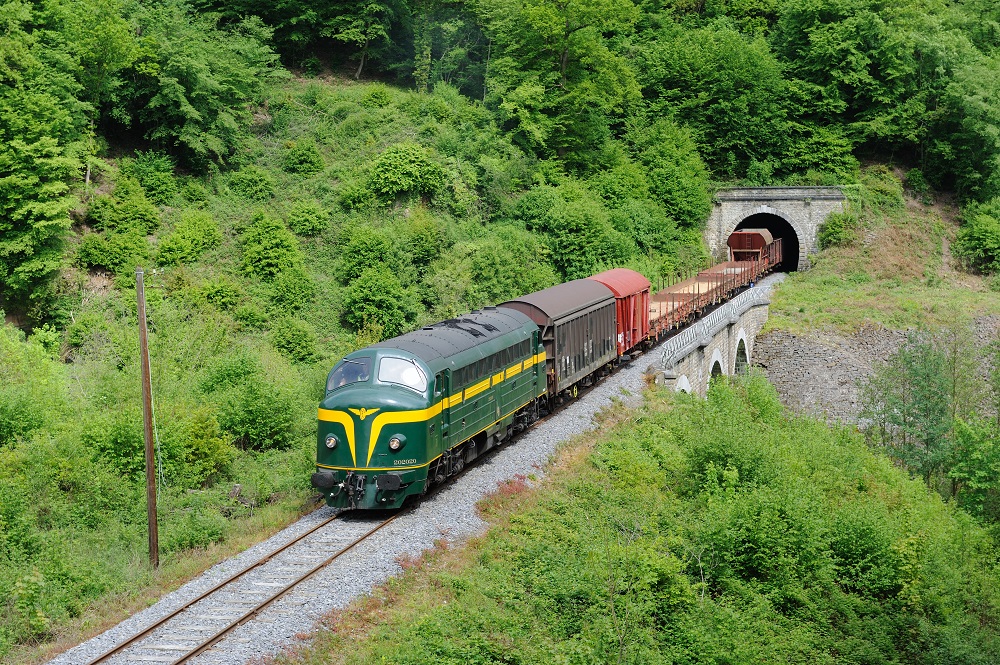

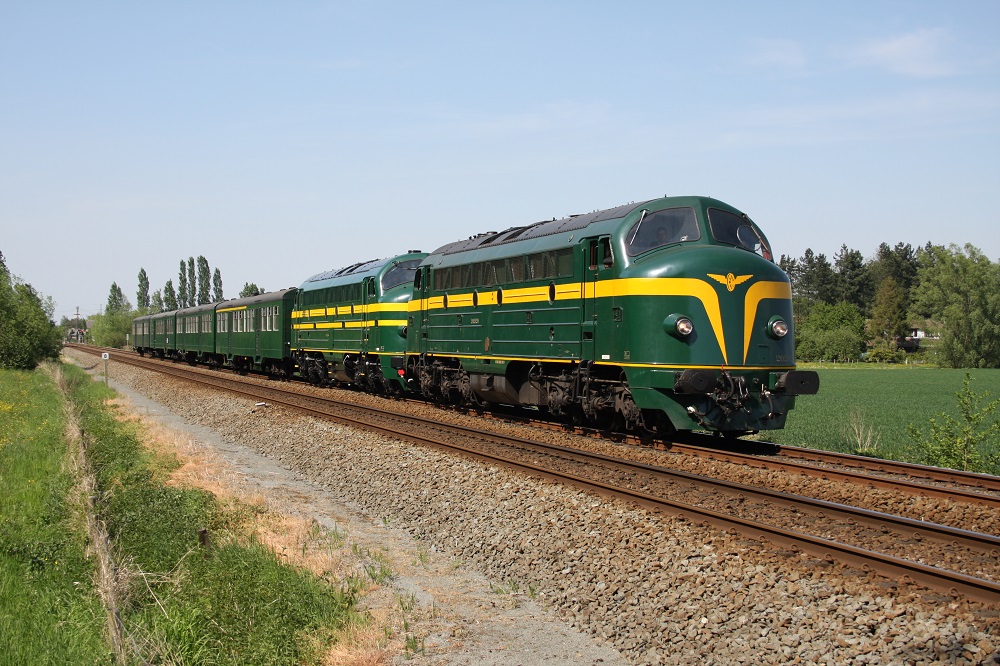

La CFL 1602 – 202.202

Cette machines a donc été commandée par la SNCB mais livrée comme 1602 aux CFL.

Après sa mise hors service en 1996, elle a été achetée par Marklin en 1995 comme objet de promotion.

En 1998, la 1602 à été achetée par le PFT, repeinte dans la livrée Belge et renumérotée en 202.020, le numéro qu’elle devait initialement porter à la SNCB.

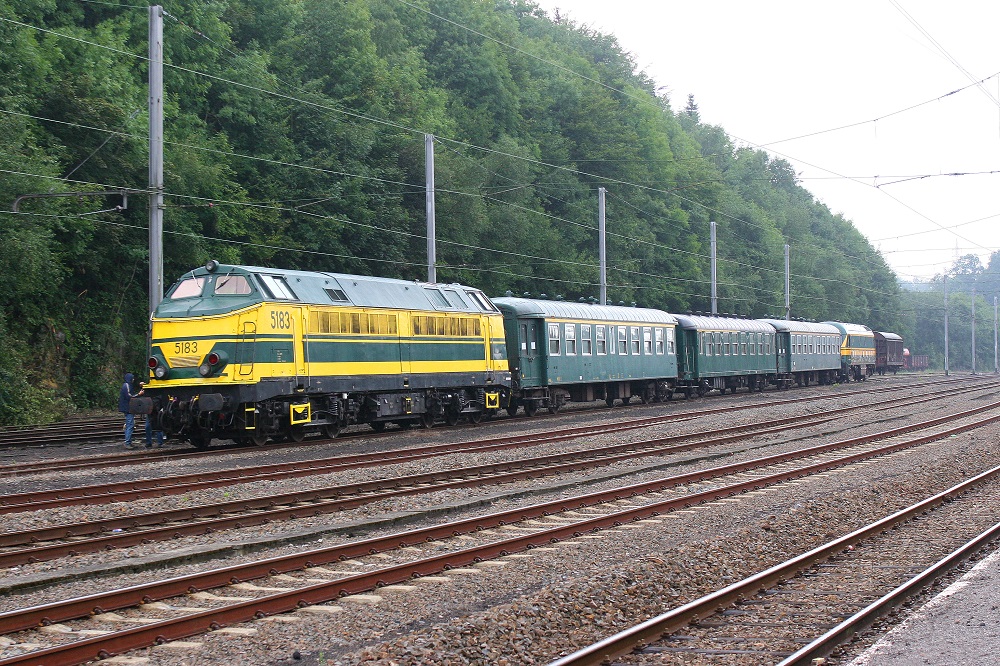

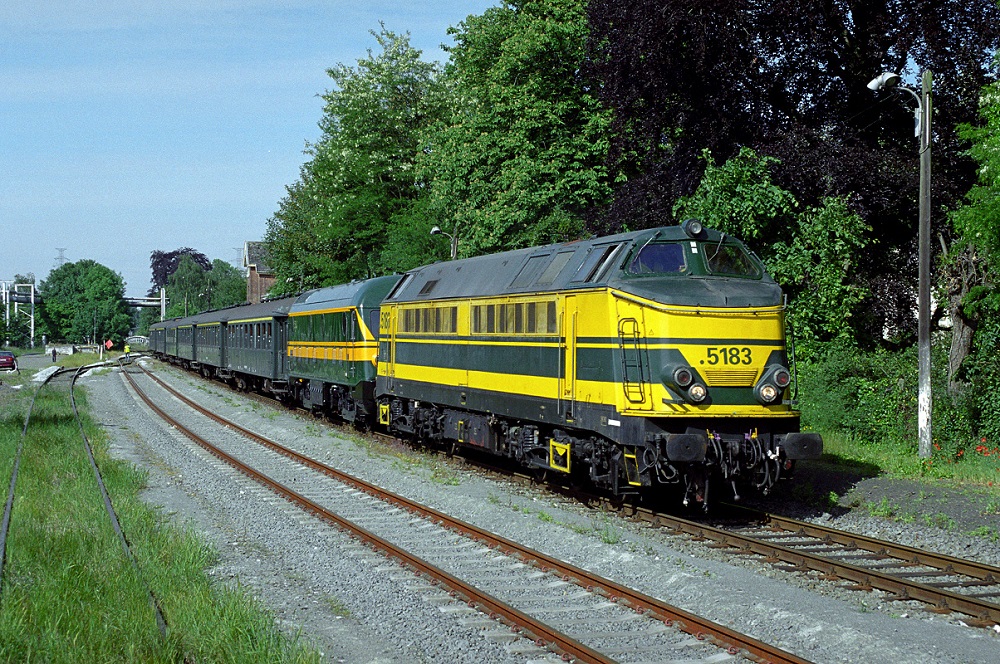

Fiche technique
Numérotation :200.001-200.053 (première série avec groupe refroidisseur BEHR)
200.054-200.093 (deuxième série avec groupe refroidisseur VOITH) jusqu’à 1971,
après 1971
5101-5153
5154-5193
Années de Construction :1961 – 1963
Vitesse :120 km/u
Disposition d’essieux:Co Co
Constructeur :Cockerill
Moteur :Cockerill-Baldwin 608A
Cylindres :8 en ligne
Puissance :1435 kW, 1950 Cv
Vitesse de rotation :650 t/min
Transmission :Électrique (ACEC / SEM)
Longueur :20160 mm
Hauteur :4252 mm
Rayon minimale de courbe :90 mètres
Poids en ordre de marche:117/113,2 ton

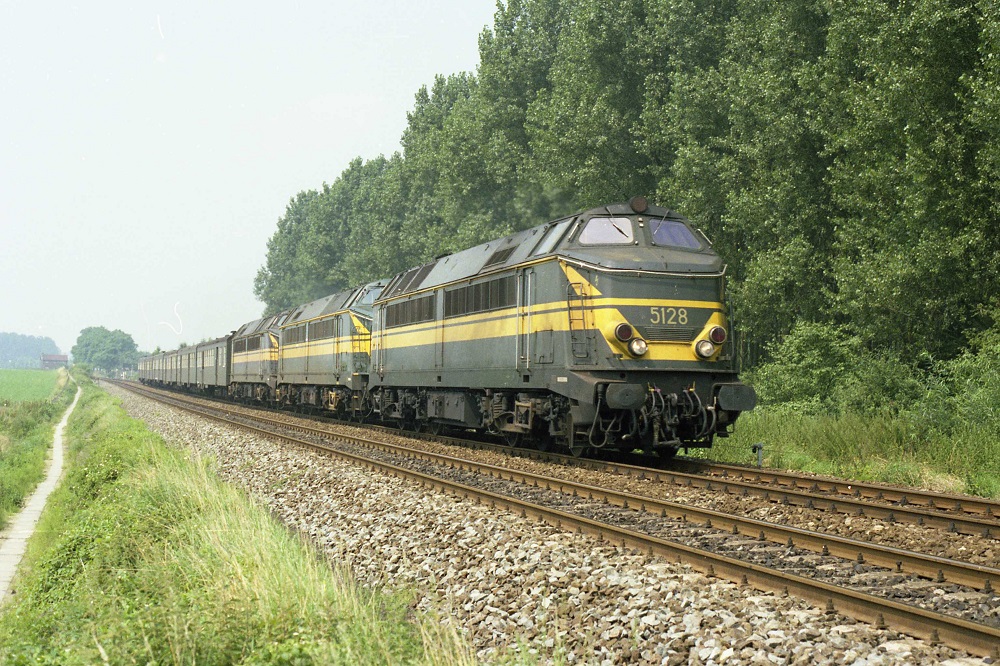

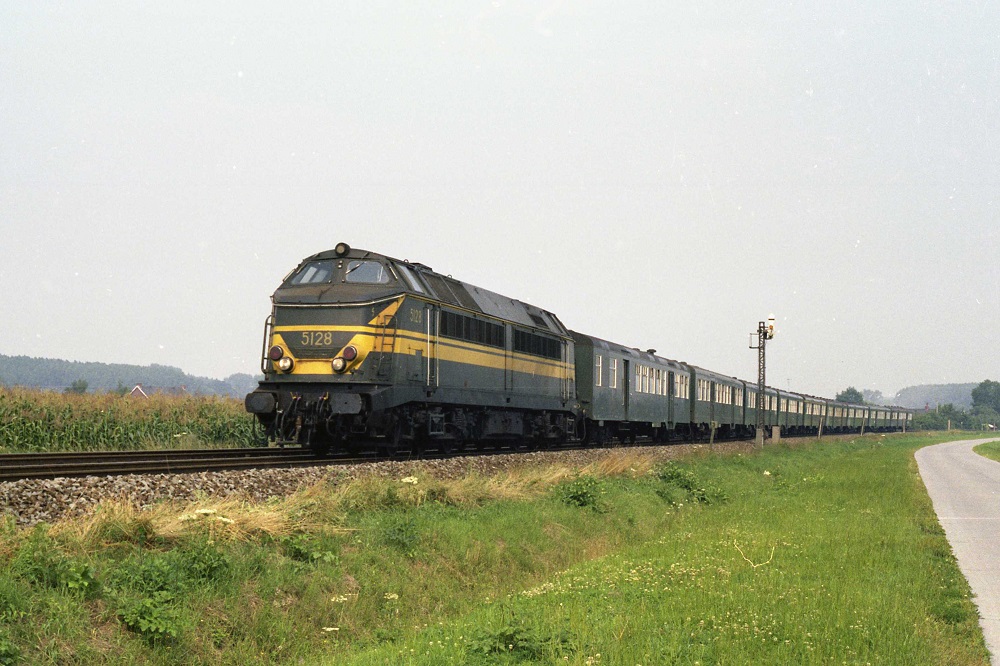

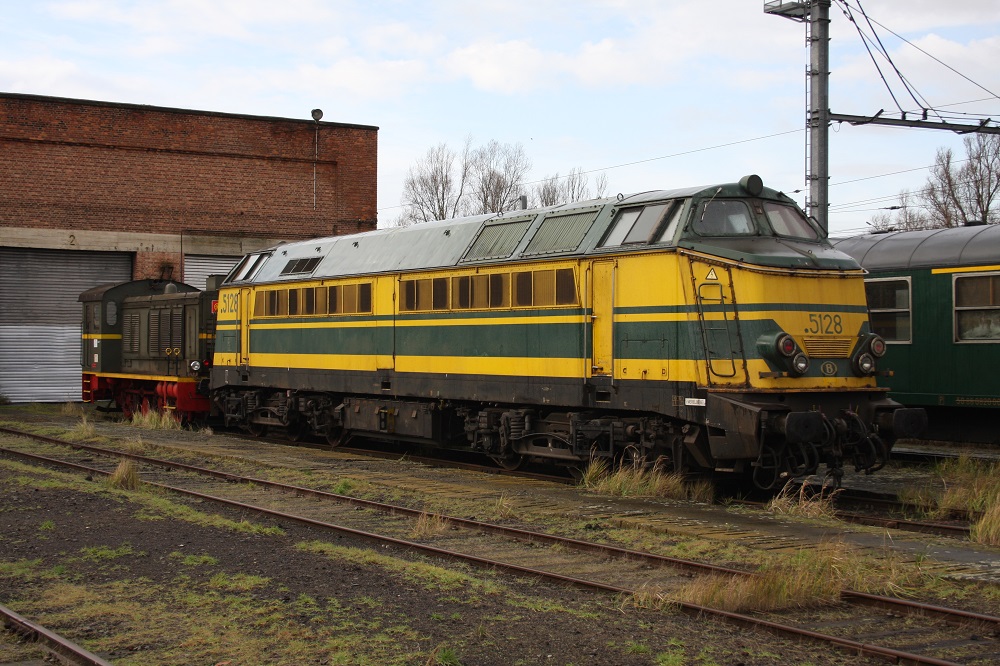

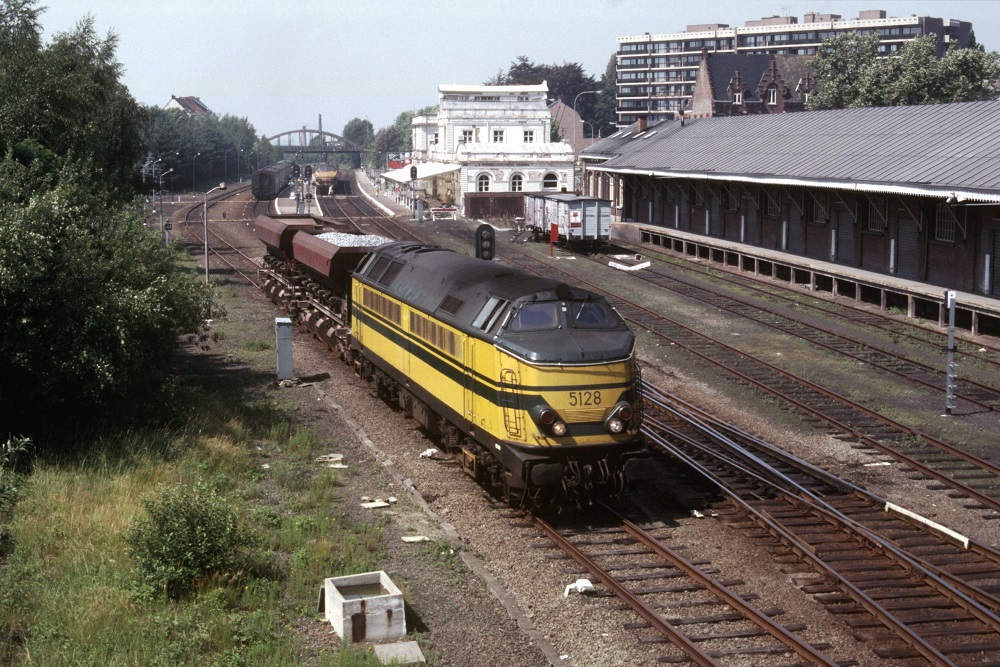

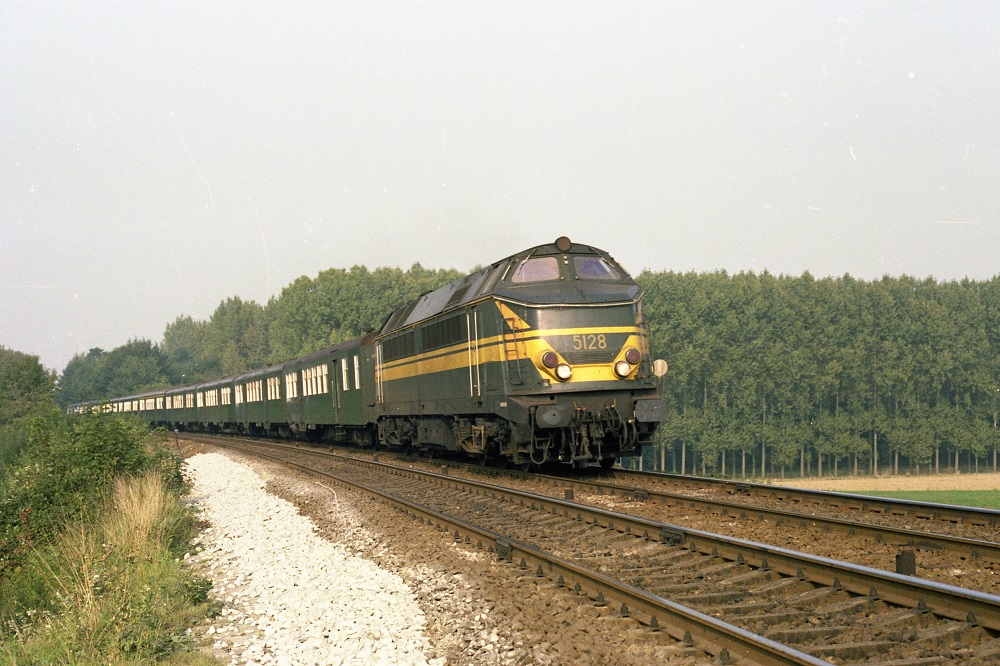

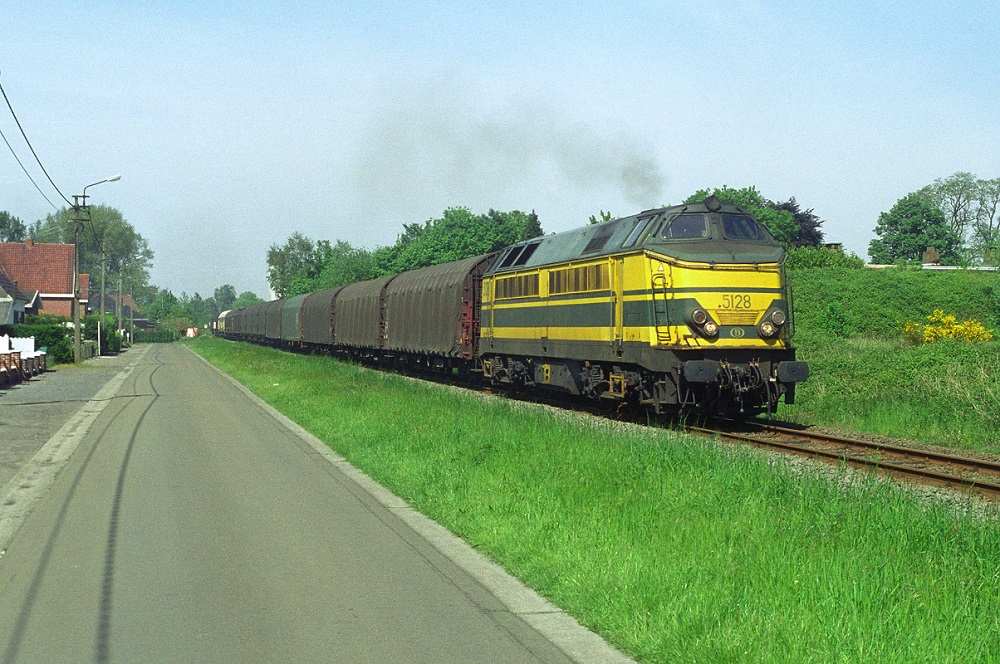

Histoire 5128
Numéro :200.028 – 5128
Cockerill 3761
Livraison :Livrée à la SNCB le 13 juin 1962
Dépôts:13/06/1962 – 16/01/1971: Schaarbeek
16/01/1971 – 31/05/1987: Kortrijk
31/05/1987 – 01/01/2001 Merelbeke
Hors service :1 juillet 2001
PFT:Août 2001
État actuel :En état de marche, en restauration

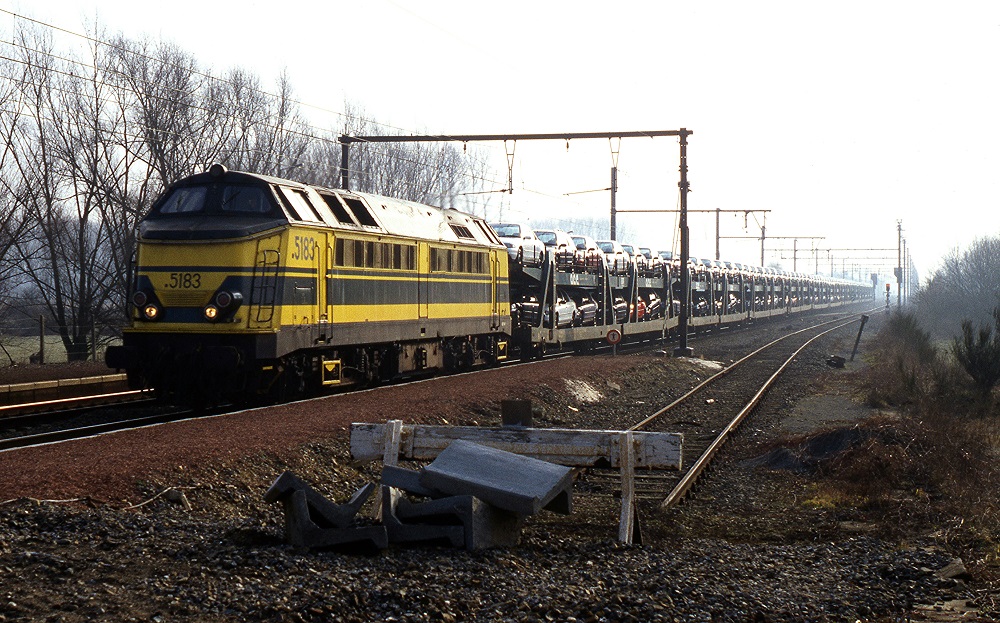

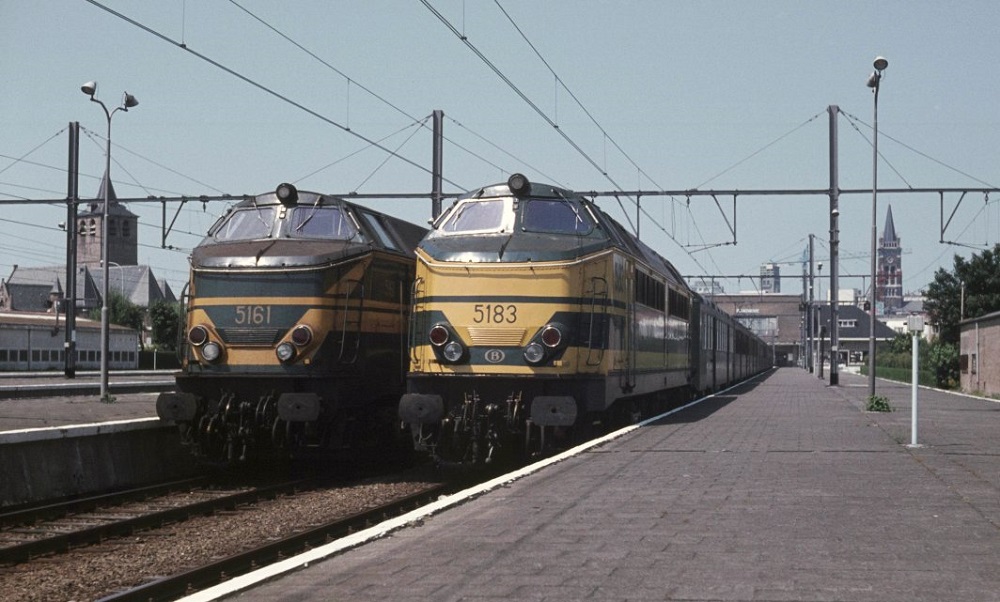

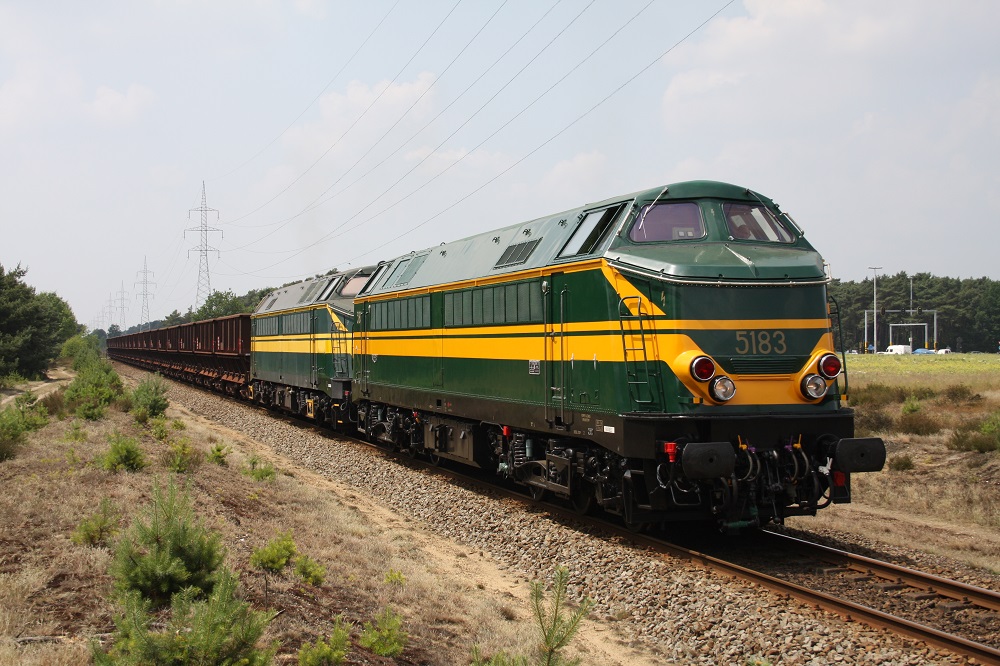

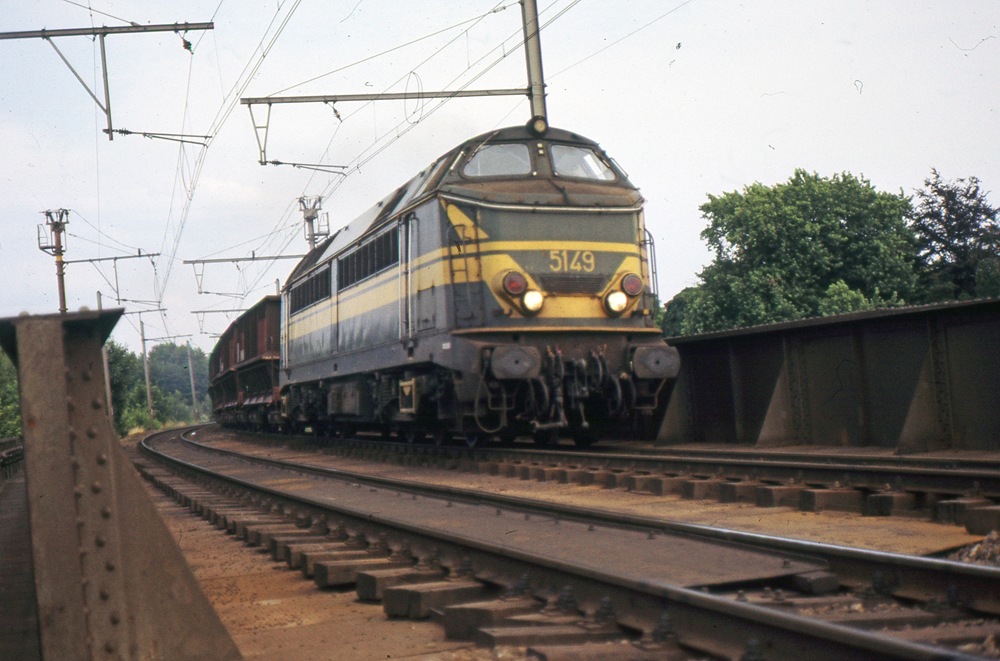

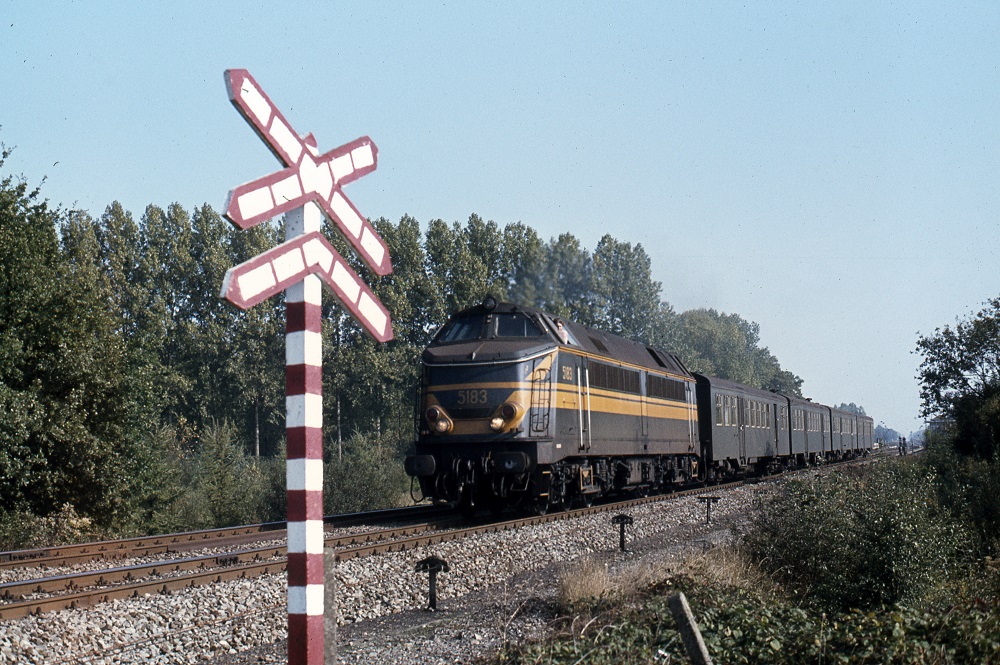

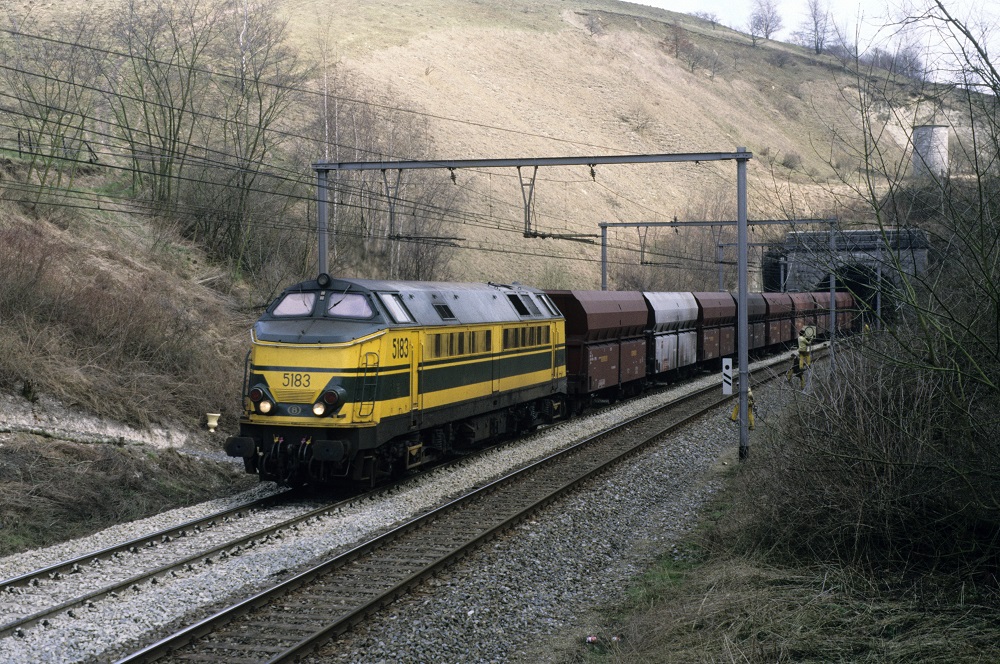

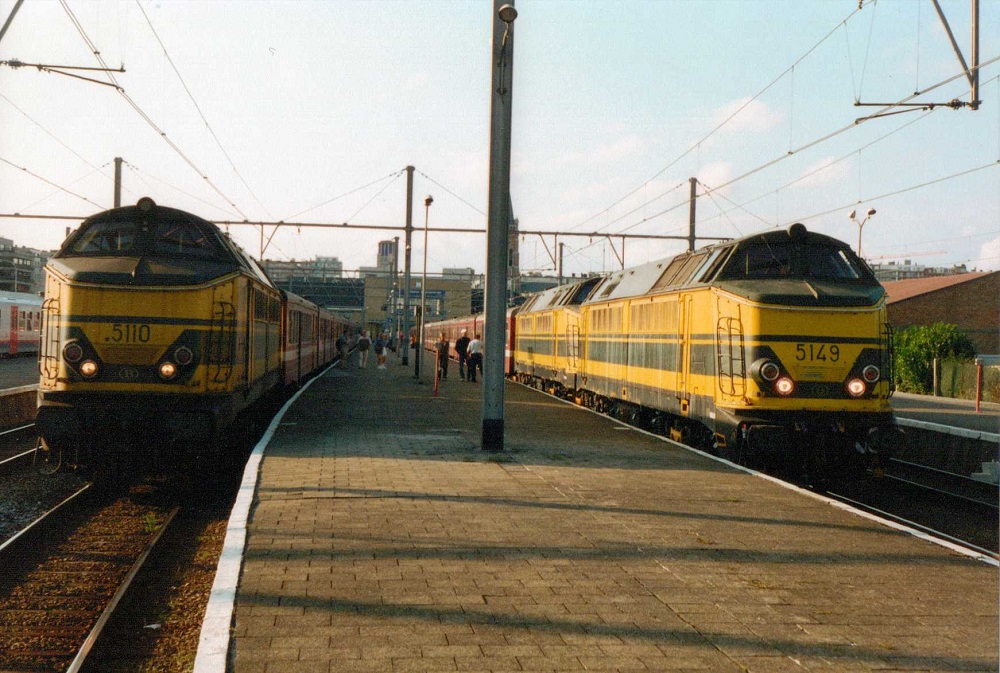

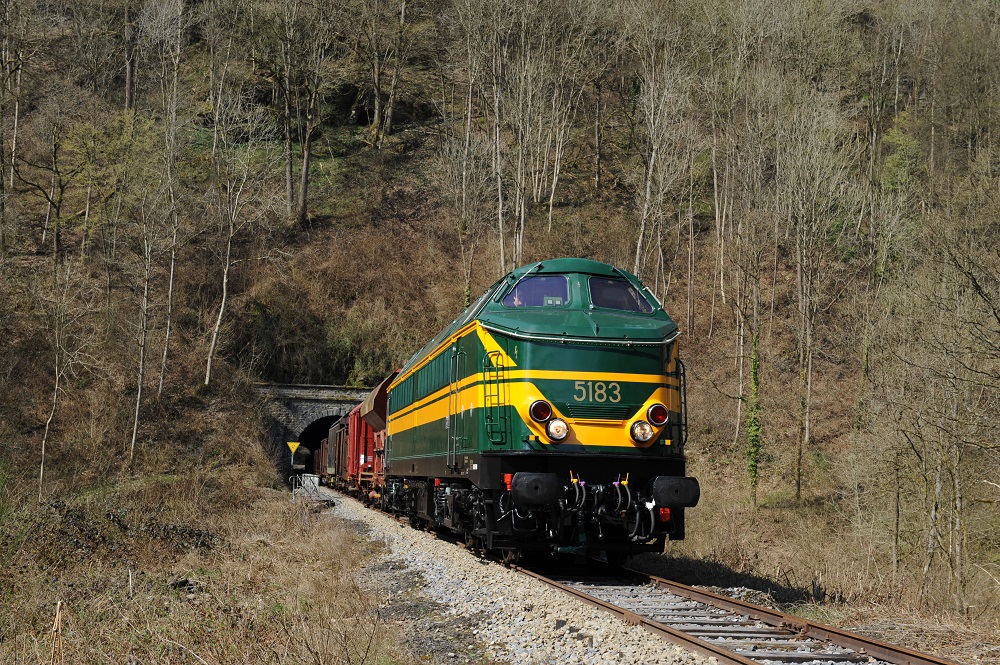

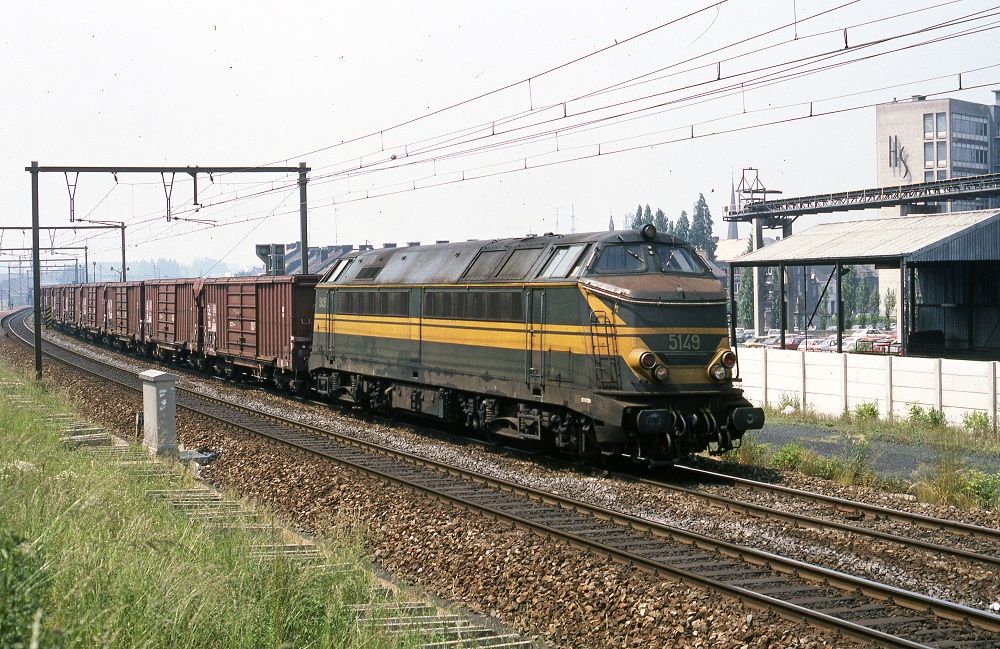

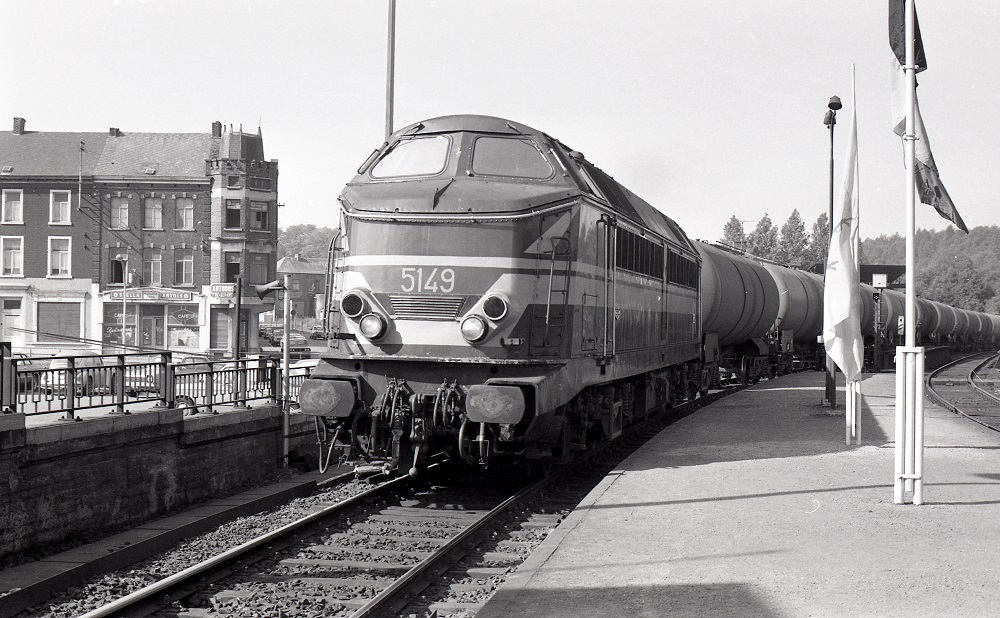

La série 200

Après l’expérience très satisfaisante des premières locomotives Diesel de grande puissance (série 201 (59)), la SNCB augmenta son parc d’engins Diesel de ligne avec une série de 93 nouvelles locomotives du type 200.

Avec le même équipement technique que les 201 (59), mais avec certaines améliorations apportées au moteur Diesel, la puissance de ces locomotives atteignait 1435 kW.  Leur grande puissance permettait de remorquer des trains lourds de voyageurs et de marchandises, sur toutes les lignes du réseau à l’exclusion des lignes ardennaises.

Les 200 furent donc équipées de boggies à trois essieux (Co-Co).

Avec l’électrification massive des lignes du réseau belge, les 51 furent principalement cantonnées au service marchandises. Après 40 années de service, les moteurs commencent à montrer des signes de fatigues manifestes, ce qui entraîne leur mise à la retraite à un rythme soutenu.



Fiche technique
Numérotation :200.001-200.053 (première série avec groupe refroidisseur BEHR)
200.054-200.093 (deuxième série avec groupe refroidisseur VOITH) jusqu’à 1971,
après 1971
5101-5153
5154-5193
Années de Construction :1961 – 1963
Vitesse :120 km/u
Disposition d’essieux:Co Co
Constructeur :Cockerill
Moteur :Cockerill-Baldwin 608A
Cylindres :8 en ligne
Puissance :1435 kW, 1950 Cv
Vitesse de rotation :650 t/min
Transmission :Électrique (ACEC / SEM)
Longueur :20160 mm
Hauteur :4252 mm
Rayon minimale de courbe :90 mètres
Poids en ordre de marche:117/113,2 ton
Histoire 5128
Numéro :200.028 – 5128
Cockerill 3761
Livraison :Livrée à la SNCB le 13 juin 1962
Dépôts:13/06/1962 – 16/01/1971: Schaarbeek
16/01/1971 – 31/05/1987: Kortrijk
31/05/1987 – 01/01/2001 Merelbeke
Hors service :1 juillet 2001
PFT:Août 2001
État actuel :En état de marche, en restauration

La série 200

Après l’expérience très satisfaisante des premières locomotives Diesel de grande puissance (série 201 (59)), la SNCB augmenta son parc d’engins Diesel de ligne avec une série de 93 nouvelles locomotives du type 200.

Avec le même équipement technique que les 201 (59), mais avec certaines améliorations apportées au moteur Diesel, la puissance de ces locomotives atteignait 1435 kW.  Leur grande puissance permettait de remorquer des trains lourds de voyageurs et de marchandises, sur toutes les lignes du réseau à l’exclusion des lignes ardennaises.

Les 200 furent donc équipées de boggies à trois essieux (Co-Co).

Avec l’électrification massive des lignes du réseau belge, les 51 furent principalement cantonnées au service marchandises. Après 40 années de service, les moteurs commencent à montrer des signes de fatigues manifestes, ce qui entraîne leur mise à la retraite à un rythme soutenu.



Fiche technique
Numérotation :200.001-200.053 (première série avec groupe refroidisseur BEHR)
200.054-200.093 (deuxième série avec groupe refroidisseur VOITH) jusqu’à 1971,
après 1971
5101-5153
5154-5193
Années de Construction :1961 – 1963
Vitesse :120 km/u
Disposition d’essieux:Co Co
Constructeur :Cockerill
Moteur :Cockerill-Baldwin 608A
Cylindres :8 en ligne
Puissance :1435 kW, 1950 Cv
Vitesse de rotation :650 t/min
Transmission :Électrique (ACEC / SEM)
Longueur :20160 mm
Hauteur :4252 mm
Rayon minimale de courbe :90 mètres
Poids en ordre de marche:117/113,2 ton
Histoire 5128
Numéro :200.028 – 5128
Cockerill 3761
Livraison :Livrée à la SNCB le 13 juin 1962
Dépôts:13/06/1962 – 16/01/1971: Schaarbeek
16/01/1971 – 31/05/1987: Kortrijk
31/05/1987 – 01/01/2001 Merelbeke
Hors service :1 juillet 2001
PFT:Août 2001
État actuel :En état de marche, en restauration

La série 200

Après l’expérience très satisfaisante des premières locomotives Diesel de grande puissance (série 201 (59)), la SNCB augmenta son parc d’engins Diesel de ligne avec une série de 93 nouvelles locomotives du type 200.

Avec le même équipement technique que les 201 (59), mais avec certaines améliorations apportées au moteur Diesel, la puissance de ces locomotives atteignait 1435 kW.  Leur grande puissance permettait de remorquer des trains lourds de voyageurs et de marchandises, sur toutes les lignes du réseau à l’exclusion des lignes ardennaises.

Les 200 furent donc équipées de boggies à trois essieux (Co-Co).

Avec l’électrification massive des lignes du réseau belge, les 51 furent principalement cantonnées au service marchandises. Après 40 années de service, les moteurs commencent à montrer des signes de fatigues manifestes, ce qui entraîne leur mise à la retraite à un rythme soutenu.



Fiche technique
Numérotations:5201-5217
Année de construction:1955
Vitesse:120 km/h
Disposition d’essieux :Co Co
Constructeur:AFB
Moteur:GM 567C, maintenant un GM 645
Cylindres:16 en V
Puissance:1265 Kw
Vitesse de rotation:835 t/min
Transmission:Electrique (GM)
Longueur:19007 mm
Hauteur:4237 mm
Rayon minimal de courbe:90 mètres
Poids en ordre de marche:108 tonnes



Histoire 5205

Numéro :5205 (ex. 202.005) (AFB n° 142)
Livraison :Livrée aux SNCB le 09-06-1955
Dépôts :09-06-1955 Haine-Saint-Pierre
11-06-1955 Ronet
12-09-1961 Schaerbeek
28-08-1962 Stockem
01-03-1965 Latour
28-05-1965 Bertrix
01-04-1976 Ronet
28-05-1990 Latour
01-06-1992 Stockem
15-12-2002 TUC RAIL (Stockem)
Hors service:2012
PFT :Avril 2013
Etat actuel :En état de marche, en restauration



 La série 52

Cette locomotive, construite par Anglo-Franco-Belge à La Croyère sous le numéro AFB 142, fut réceptionnée par la   SNCB à l’atelier d’Haine-Saint-Pierre le 9 juin 1955. Elle portait alors le numéro 202.005.

Deux jours plus tard, le 11 juin 1955, elle rejoignit l’atelier de Ronet.

Elle subit sa première révision à l’Atelier Central de Salzinnes du 12 novembre 1957 au 16 janvier 1958. Elle en sortit toujours habillée de sa robe d’origine.

A la suite d’une prise en écharpe, elle dut retourner à Salzinnes pour réparation. Entrée le 20 août 1960, elle ressortit le 21 octobre de la même année, cette fois repeinte dans la livrée verte simplifiée.

Elle subit déjà sa seconde révision à Salzinnes du 6 mars 1961 au 29 avril 1961.

Le 12 septembre 1961, elle fut mutée à Schaerbeek afin de renforcer le parc des machines du type 204 (future série 54). Peu avant son arrivée à Schaerbeek, ses nez reçurent l’emblème de la roue ailée. Seule une autre 202 avait reçu la roue ailée : la 202.011, maquillée en 204.009 pour figurer à l’Exposition Universelle de Bruxelles de 1958

A Schaerbeek, ses nez furent équipés d’un troisième feu blanc (provenant d’une locomotive à vapeur) afin de pouvoir circuler sur le réseau allemand jusqu’à Köln.
Elle ne restera toutefois pas longtemps à Bruxelles, puisqu’elle fut déjà transférée moins d’un an plus tard, le 28 août 1962, à Stockem. Elle perdit alors son troisième feu blanc.

Le 1er mars 1965, elle s’installe à Latour; elle est très rapidement mutée à Bertrix, le 28 mai 1965.

Du 6 au 16 janvier 1969, la 202.005 subit une révision intermédiaire à l’atelier de Latour.

Le 1er janvier 1971, elle est renumérotée 5205.

Vers 1973, elle est équipée des doubles phares rouge-blanc.

Le 1er avril 1976, elle quitte Bertrix pour Ronet. A la fin de 1977, elle subit une révision intermédiaire et est repeinte toujours en livrée verte simplifiée mais sans le motif de la roue ailée.

Vers 1979, elle fut à nouveau équipée d’un troisième feu blanc, mais cette fois avec embout soudé sur les nez.

Elle entra une nouvelle fois à l’Atelier    Central de Salzinnes le 22 septembre 1982 pour être équipée de cabines flottantes. Elles ressortissent défigurée le 9 février 1983.

Sa génératrice principale fut remplacée à Salzinnes entre le 19 décembre 1984 et le 21 janvier 1985.

Le 1er juin 1992, elle est mutée à la remise de Latour. Elle y restera jusqu’à la fermeture de cette remise le 10 septembre 1993, date de départ pour l’atelier de Stockem.

Elle subit encore une dernière révision intermédiaire à Salzinnes du 27 juin 1994 au 28 octobre 1994.

Evincée d’une part par l’électrification de l’Athus-Meuse, et d’autre part par la mise en service des nouvelles locomotives Diesel de la série 77/78, elle est réutilisée par TUC RAIL et terminera sa carrière sur les chantiers, notamment autour de Bruxelles (RER) et à la construction des LGV 3 et 4.

Du 14 décembre 2003 au 10 mars 2004, elle est garée en parc. Elle reprit par la suite du service jusqu’au 17 avril 2009, date à laquelle elle se retrouva à nouveau en parc. Elle ne sera plus remise en route, et est finalement rayée des effectifs dans le courant de 2012.

Le PFT l’a rachetée en avril 2013 à la suite de son bon état général. Sa restauration a débuté en mai 2014 et devrait se terminer pour le printemps 2015. Elle rejoindra alors la ligne du Bocq où elle remplacera la 5215, dont l’état de la caisse est déplorable.

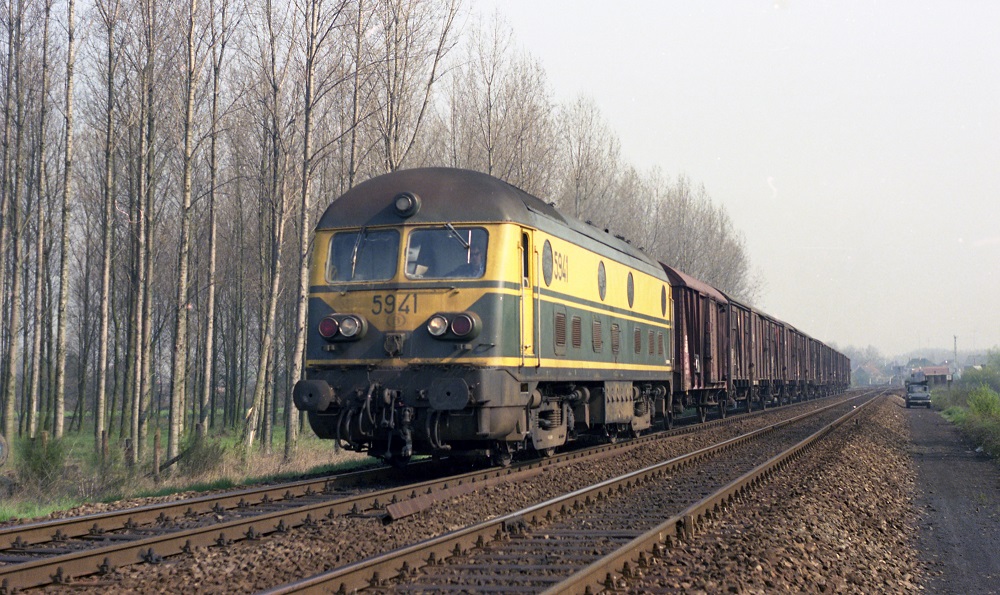

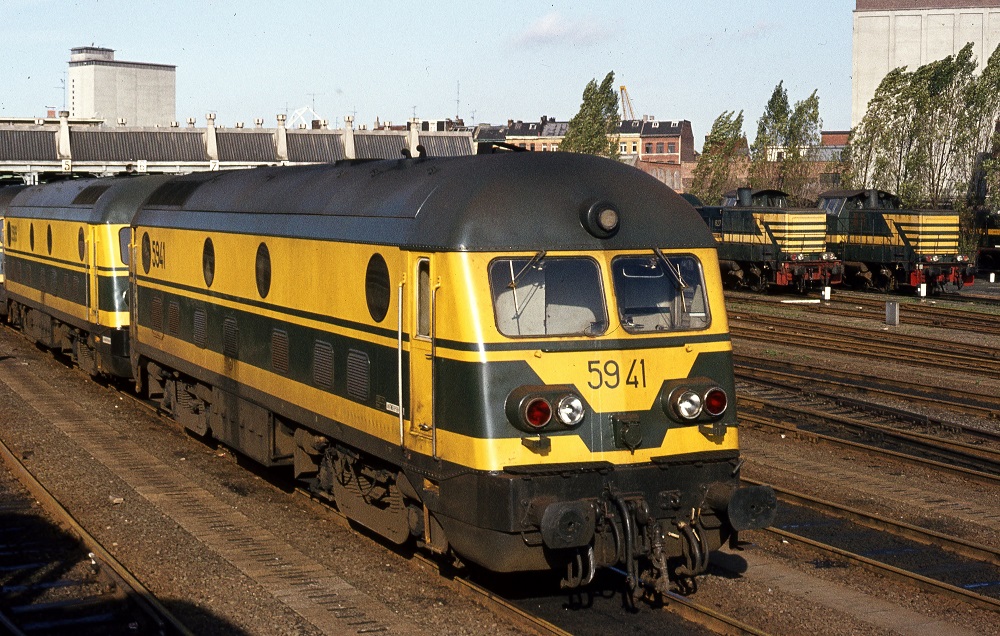

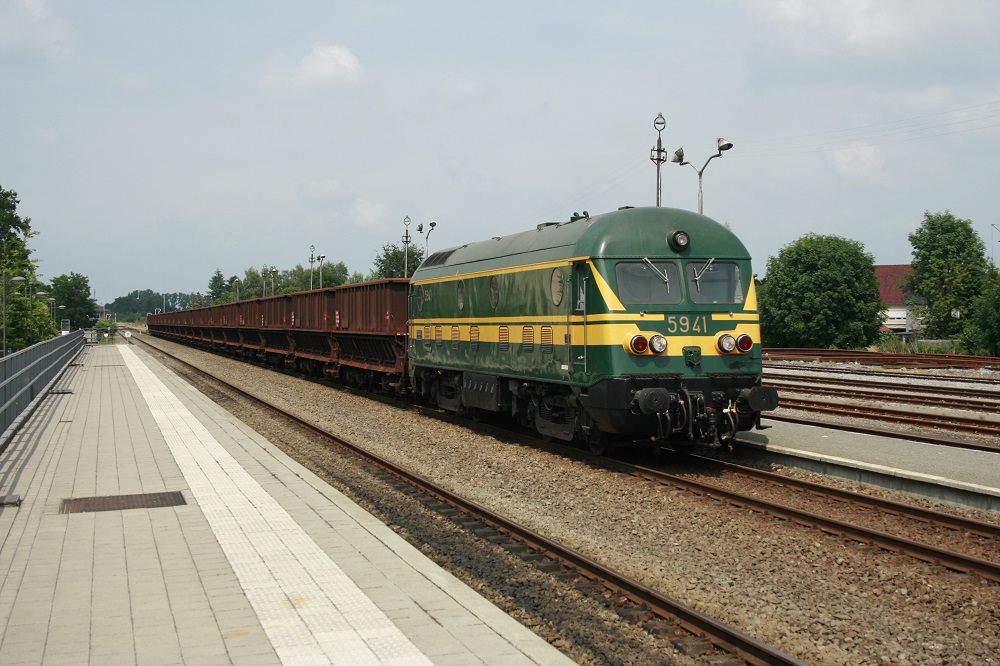

Fiche technique
Numérotation : 201.001 – 201.055 jusqu’a 1971 en 5901-5955 après 01/01/1971
Années de construction : 1955
Vitesse : 120 km/h
Disposition d’essieux : Bo Bo
Constructeur : Cockerill
Moteur : Cockerill-Baldwin 608A
Cylindres : 8 en ligne
Puissance : 1280 kW
Vitesse de rotation maximum: 625 t/min
Transmission : Électrique (ACEC lic Westinhouse)
Longueur : 16180 mm
Hauteur : 4120 mm
Rayon minimale de courbe : 75 meter
Poids en ordre de marche : 87,2 ton

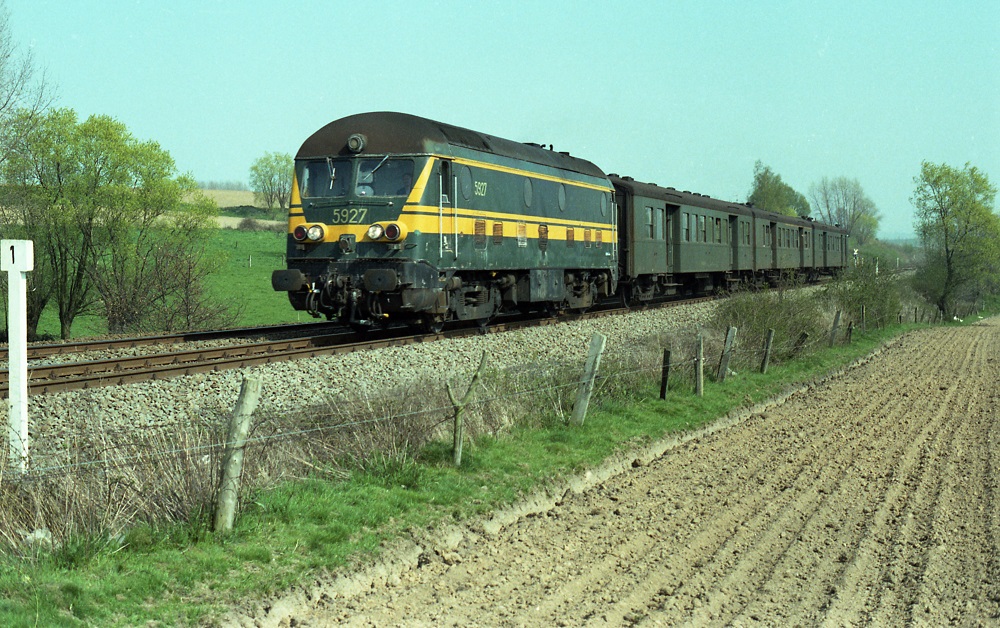

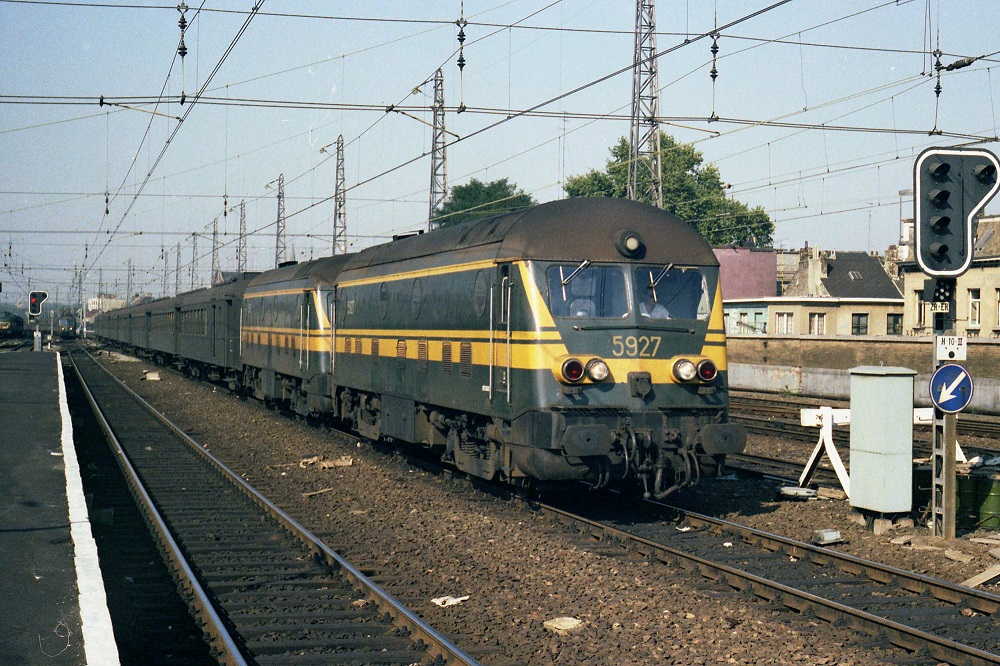

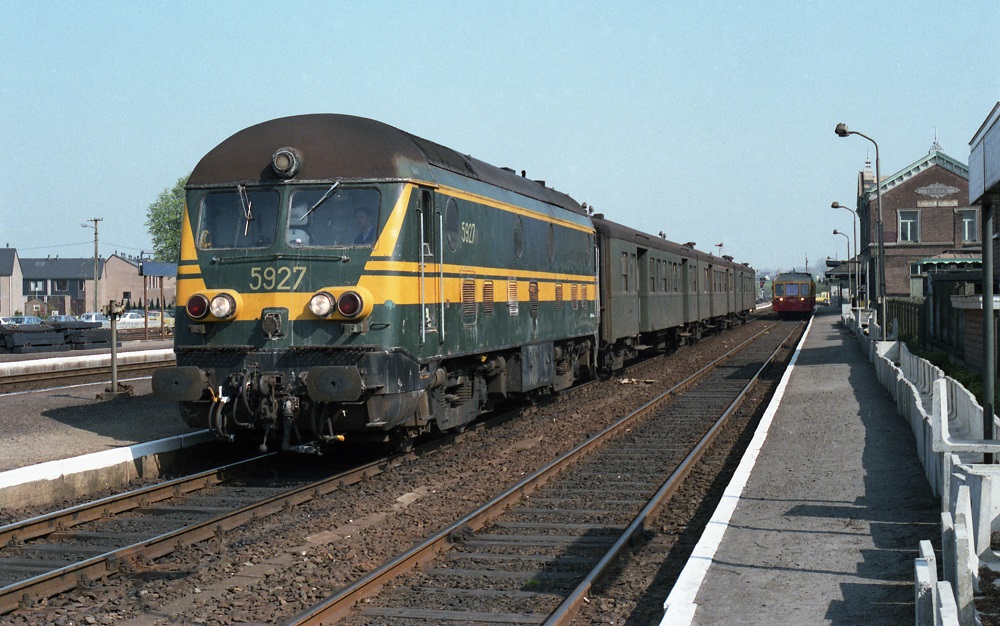

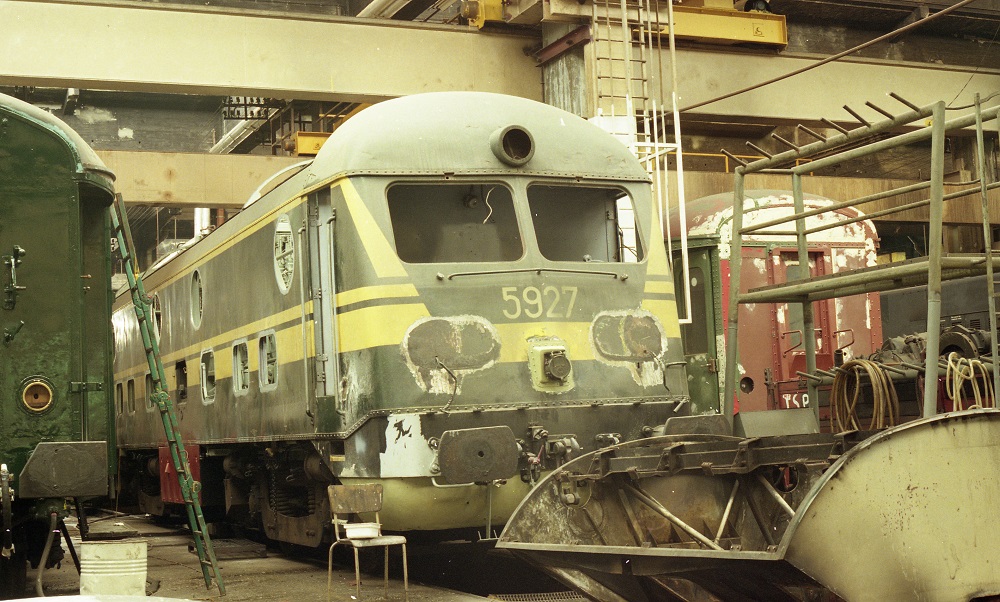

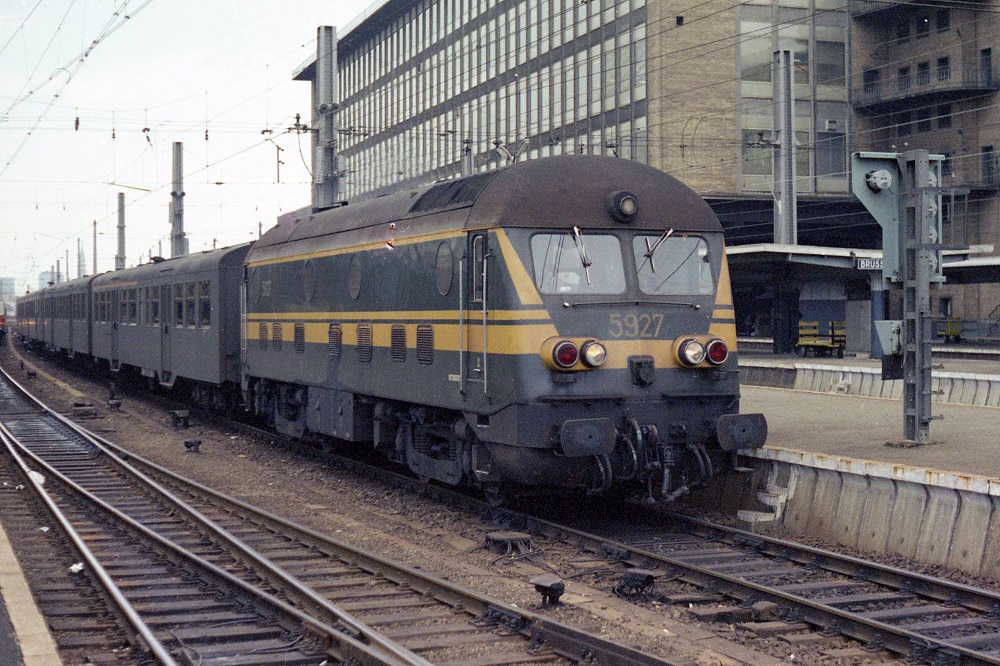

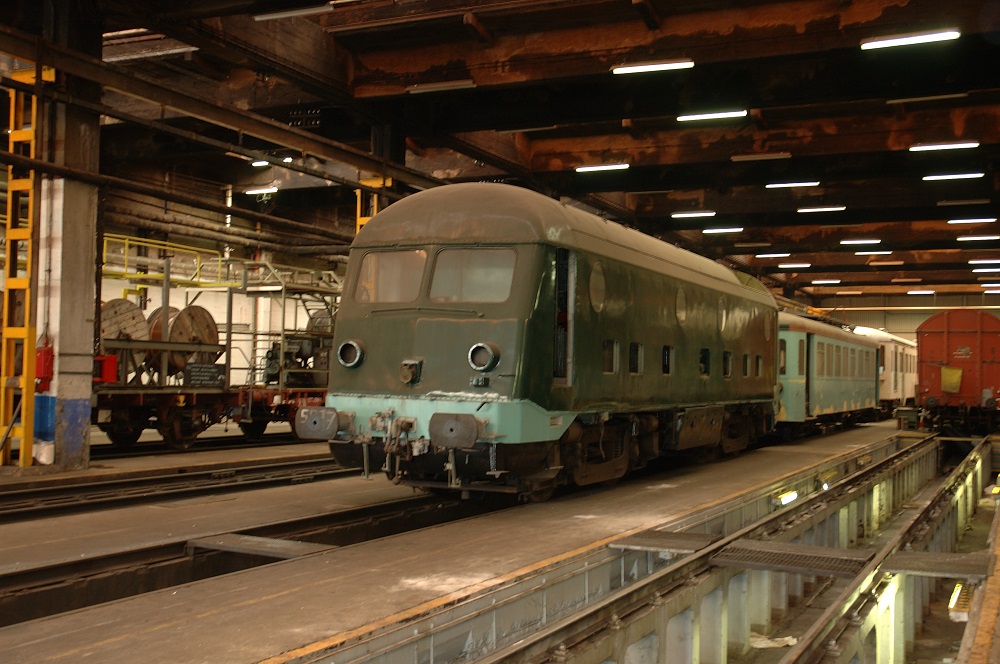

Histoire 5927
Numéro : 201.027 – 5927 Cockerill 3432
Livraison : Livrée à la SNCB le 4 mai 1955
Dépôts : 1955 – 1986: Haine-St.-Pierre 1986 – 1987: Merelbeke 1988 – 1993: M. Delcart (BVS)
Hors service : 31 décembre 1987
PFT : Décembre 1993

Fiche technique
Numérotation : 201.001 – 201.055 jusqu’a 1971 en 5901-5955 après 01/01/1971
Années de construction : 1955
Vitesse : 120 km/h
Disposition d’essieux : Bo Bo
Constructeur : Cockerill
Moteur : Cockerill-Baldwin 608A
Cylindres : 8 en ligne
Puissance : 1280 kW
Vitesse de rotation maximum: 625 t/min
Transmission : Électrique (ACEC lic Westinhouse)
Longueur : 16180 mm
Hauteur : 4120 mm
Rayon minimale de courbe : 75 meter
Poids en ordre de marche : 87,2 ton
Histoire 5927
Numéro : 201.027 – 5927 Cockerill 3432
Livraison : Livrée à la SNCB le 4 mai 1955
Dépôts : 1955 – 1986: Haine-St.-Pierre 1986 – 1987: Merelbeke 1988 – 1993: M. Delcart (BVS)
Hors service : 31 décembre 1987
PFT : Décembre 1993

Fiche technique
Numérotation : 210.001-210.006 (Prototypes), jusqu’à 1971 après 6001-6006 et 210.007-091 jusqu’à 1971, après 1971 6007-6091
Années de construction : 1963 – 1965
Vitesse : 120 km/h
Disposition d’essieux : Bo Bo
Constructeur : Cockerill
Moteur : Cockerill-Baldwin TH.8 95 SA
Cylindres : 8 en ligne
Puissance : 1030 kW
Vitesse de rotation : 1000 t/min
Transmission : Électrique (ACEC/ SEM)
Longueur : 17150 mm
Hauteur : 4295 mm
Rayon minimale de courbe : 90 m
Poids en ordre de marche : 78 tonnes

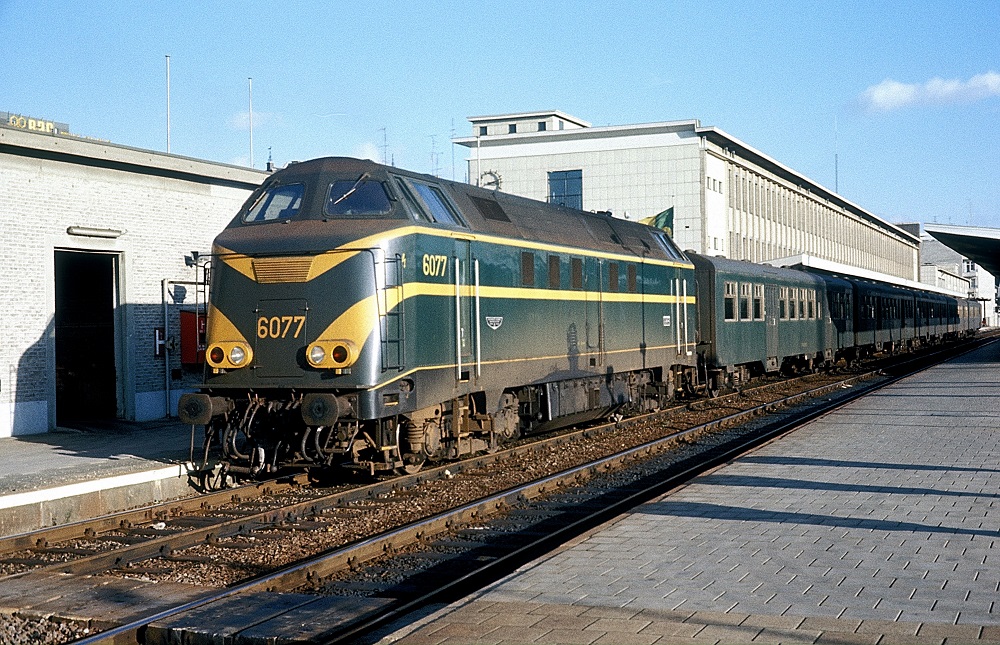

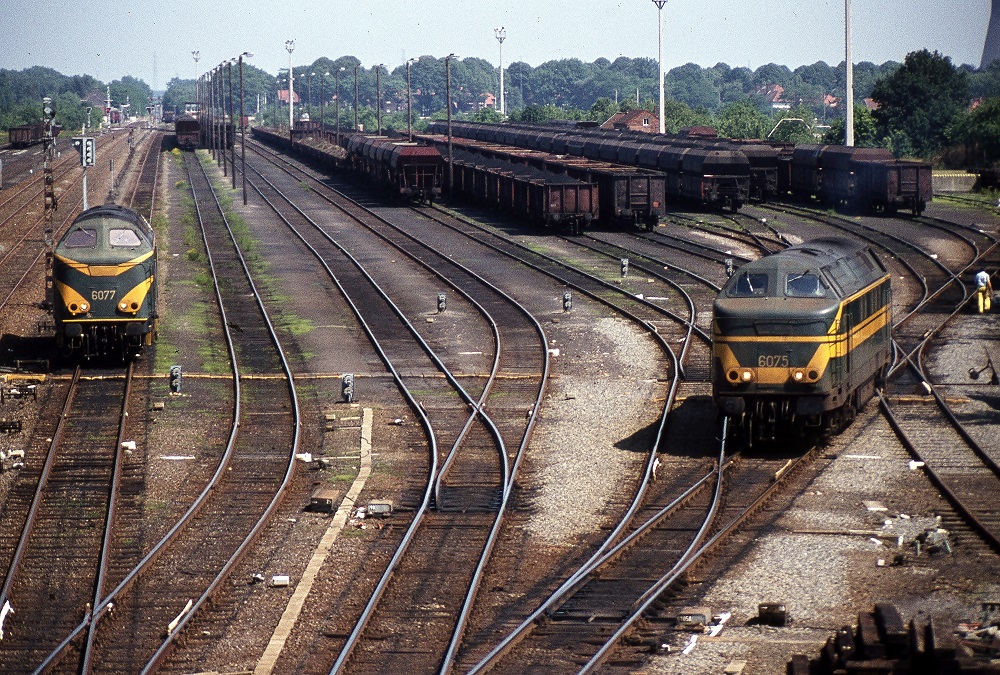

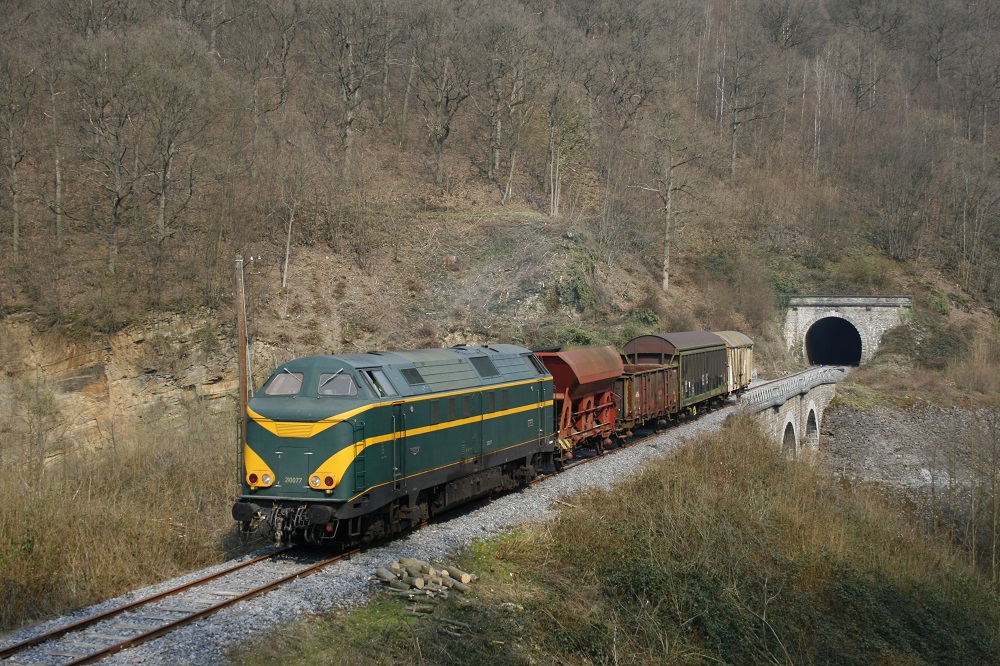

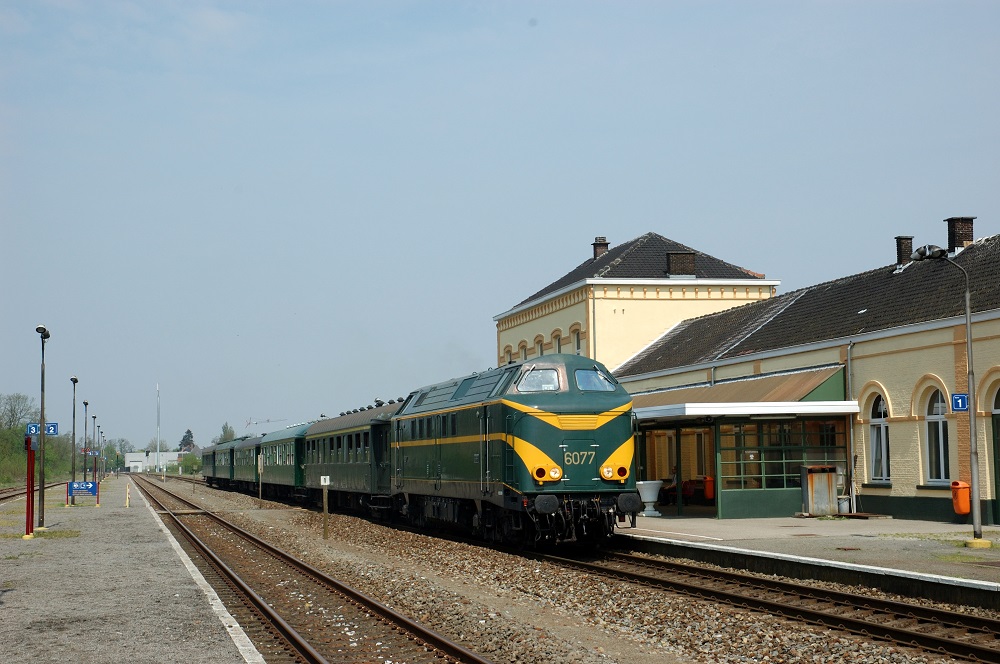

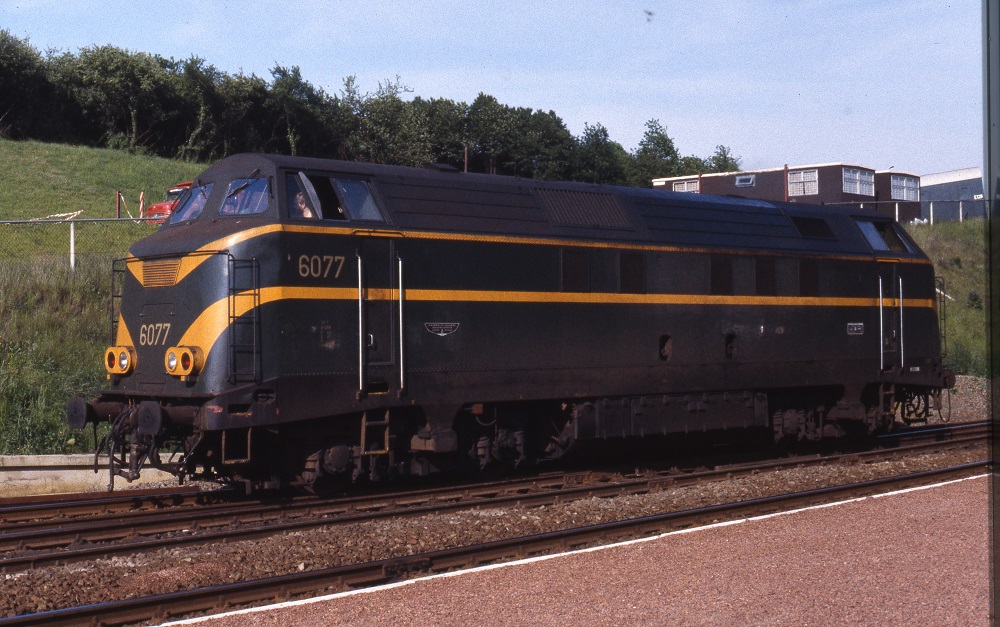

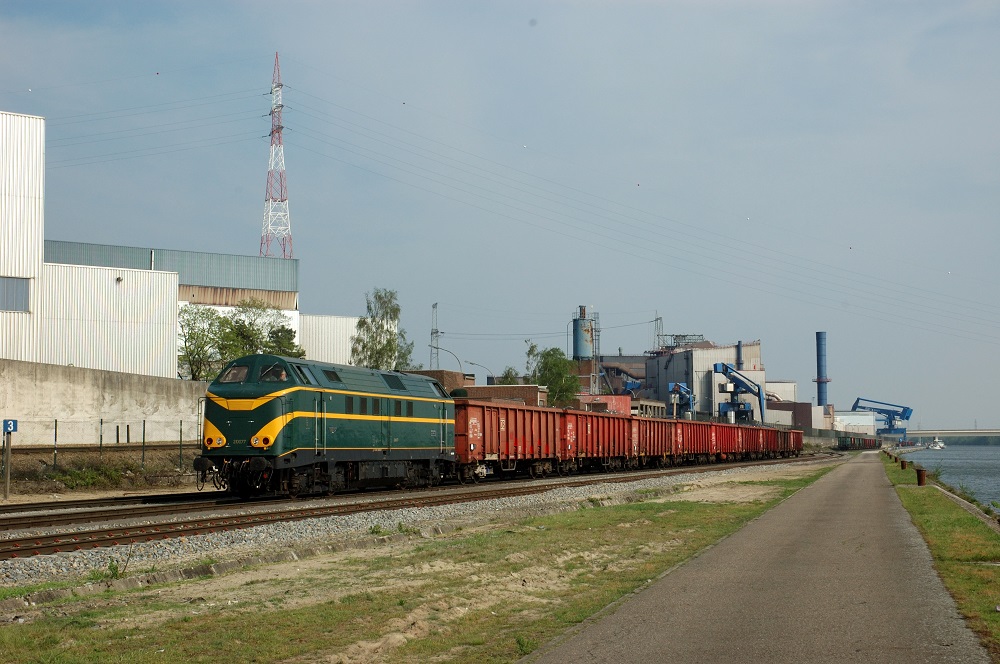

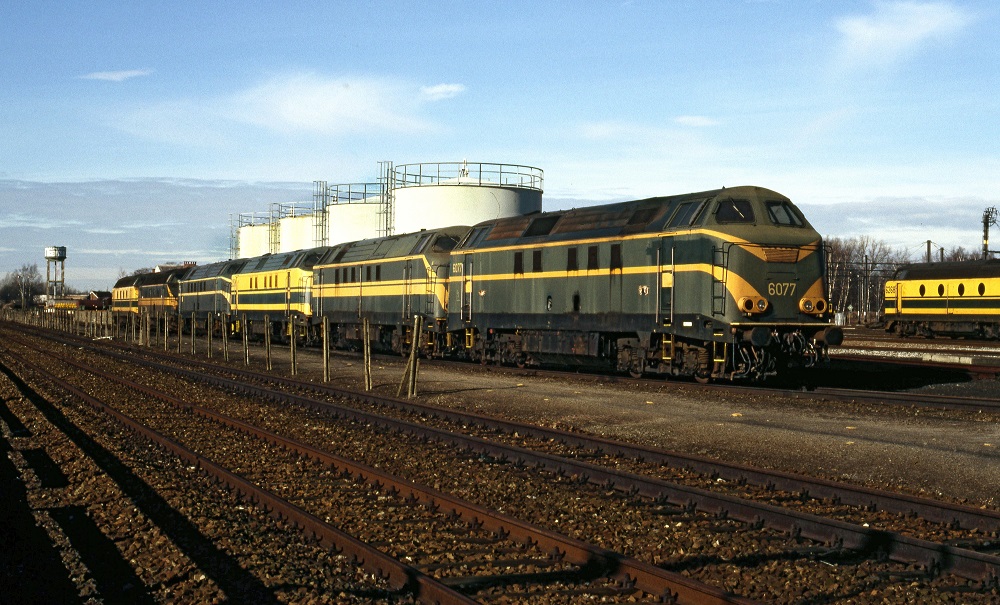

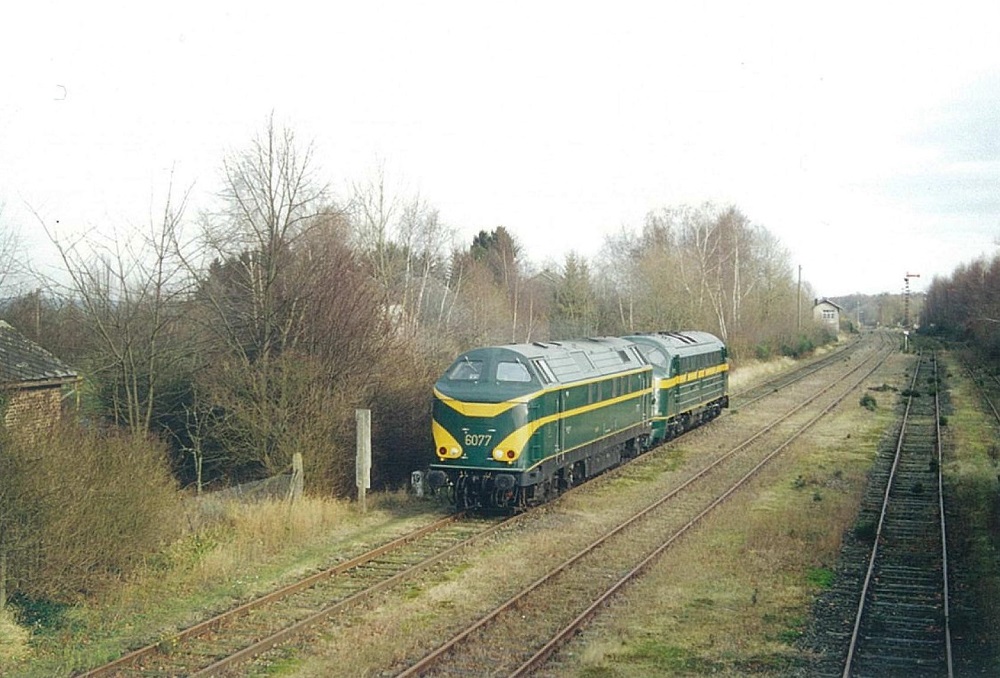

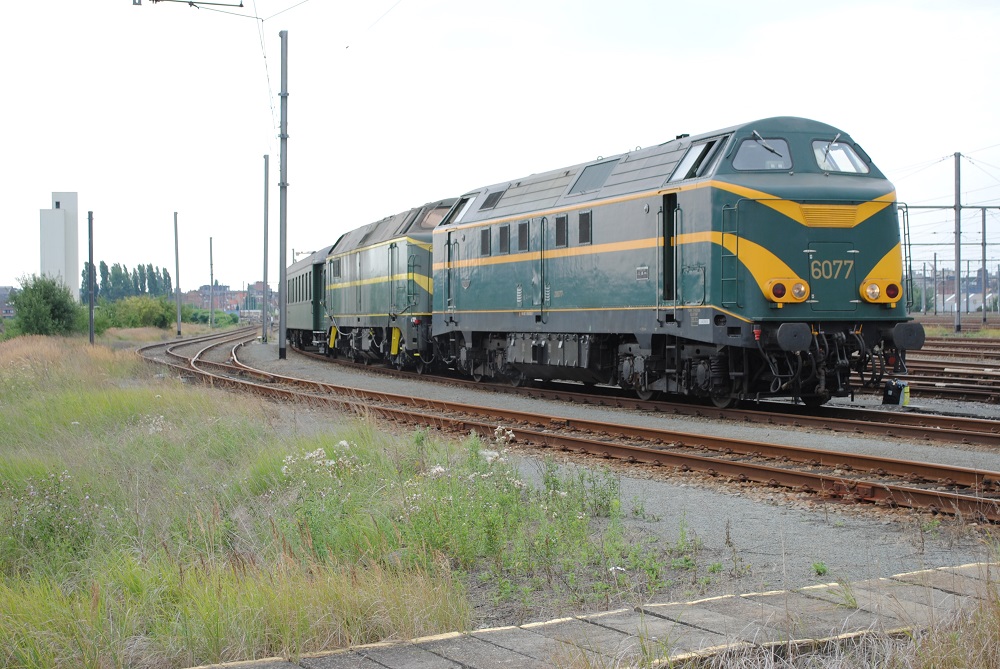

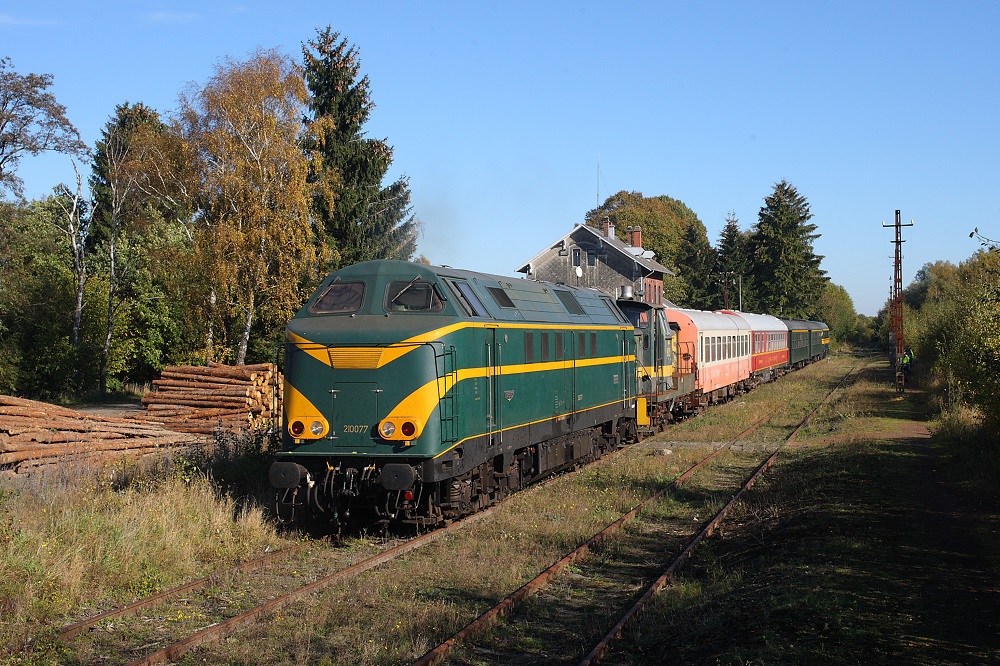

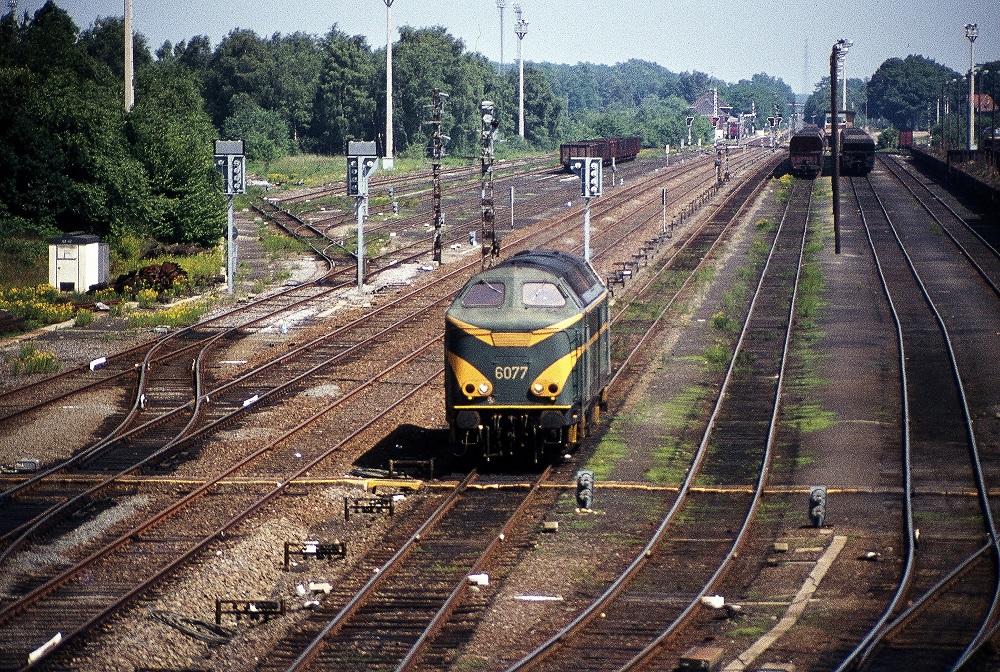

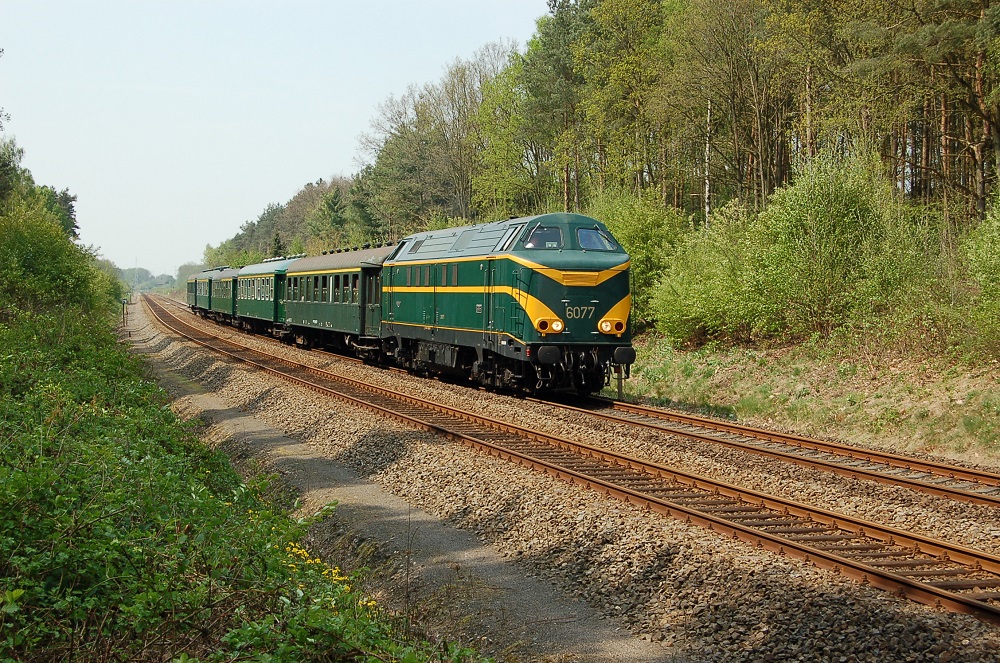

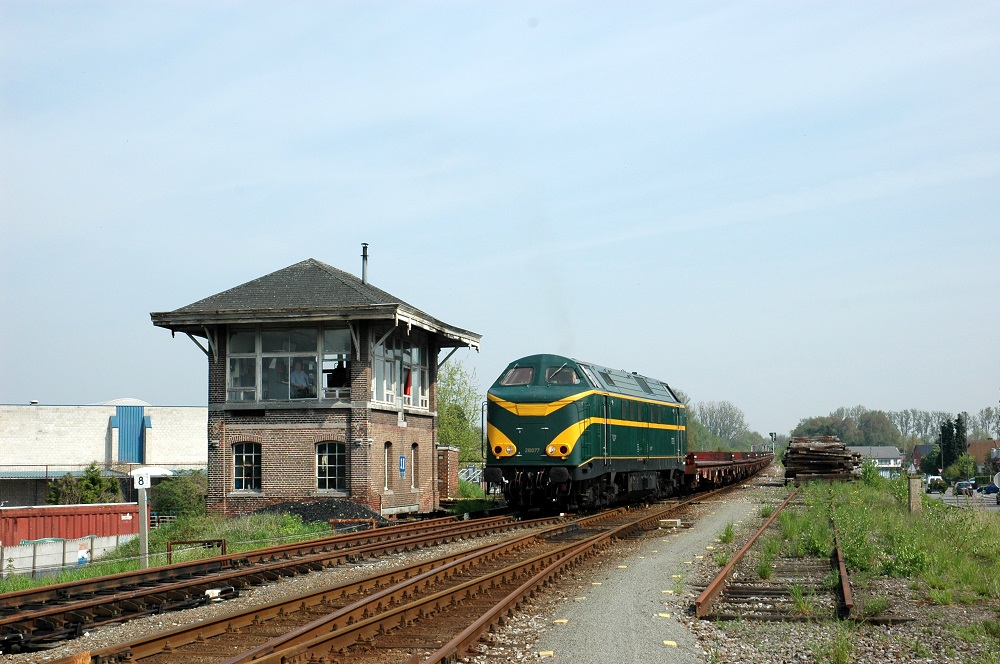

Histoire 6077
Numéro : 210.077 – 6077 Cockerill 4108
Numéro UIC : 94 88 10-50 303-7
Livraison : Livrée à la SNCB le 08-09-1965
Dépôts : 08-09-1965 Kinkempois 01-10-1970 Hasselt
Hors service : 1 aout 1986
PFT: 17-07-1989
État actuel : En état de marche et entièrement restaurée dans sa version d’origine, homologué par Infrabel.
Fiche technique
Numérotation : 210.201-215 après 1971 6101-6115
Années de construction : 1965 – 1966
Vitesse : 120 km/h
Disposition d’essieux : Bo Bo
Constructeur : Cockerill
Moteur : Cockerill-Baldwin TH.8 95 SA
Cylindres : 8 en ligne
Puissance : 1030 kW
Vitesse de rotation : 1000 t/min
Transmission : Électrique (ACEC/ SEM)
Longueur : 17150 mm
Hauteur : 4295 mm
Rayon minimale de courbe : 90 m
Poids en ordre de marche : 78 tonnes

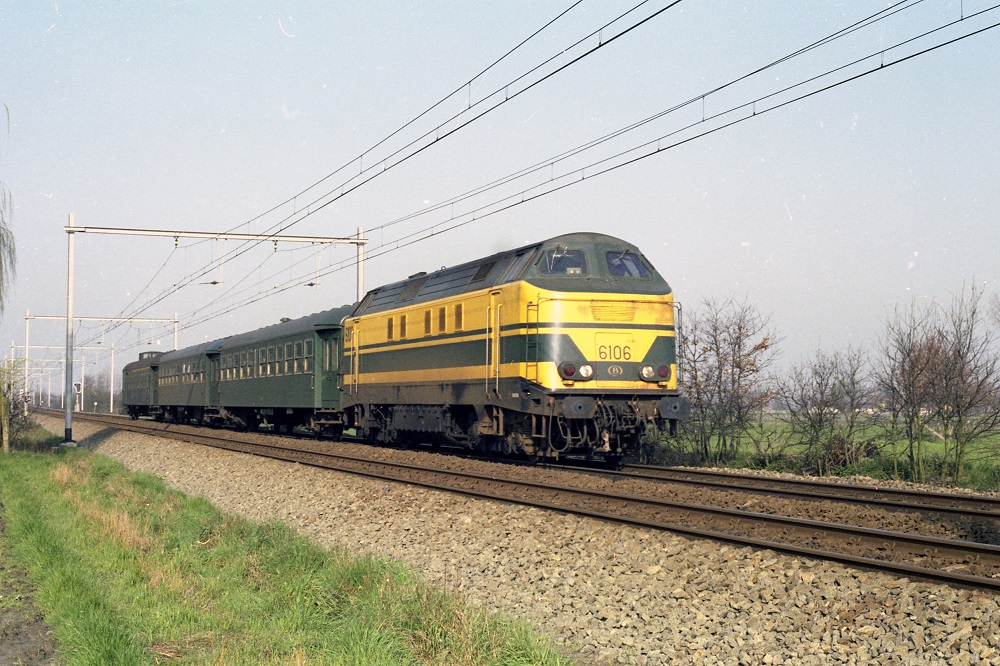

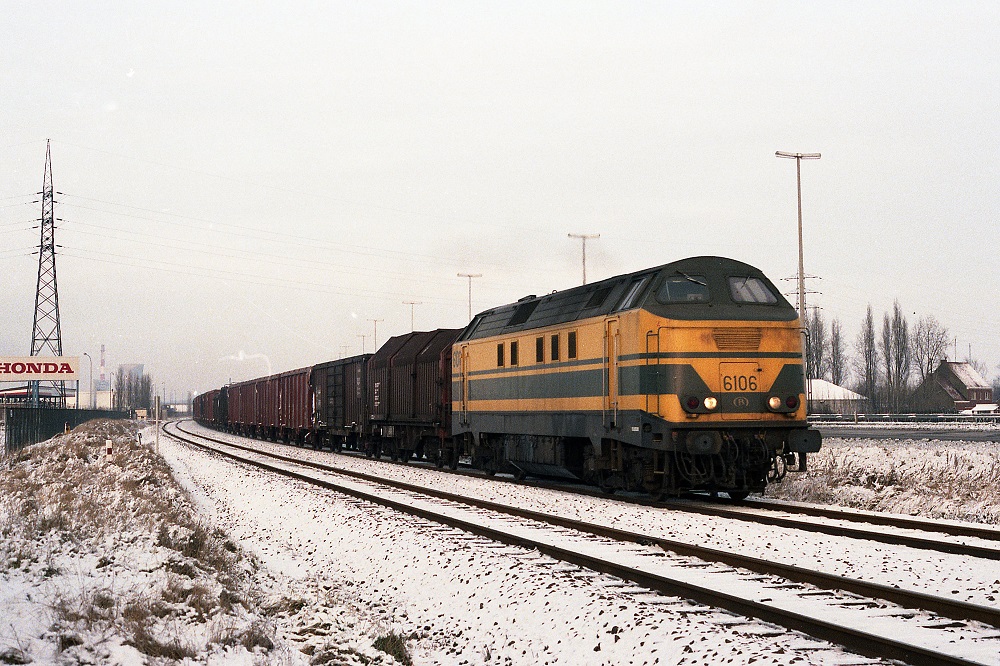

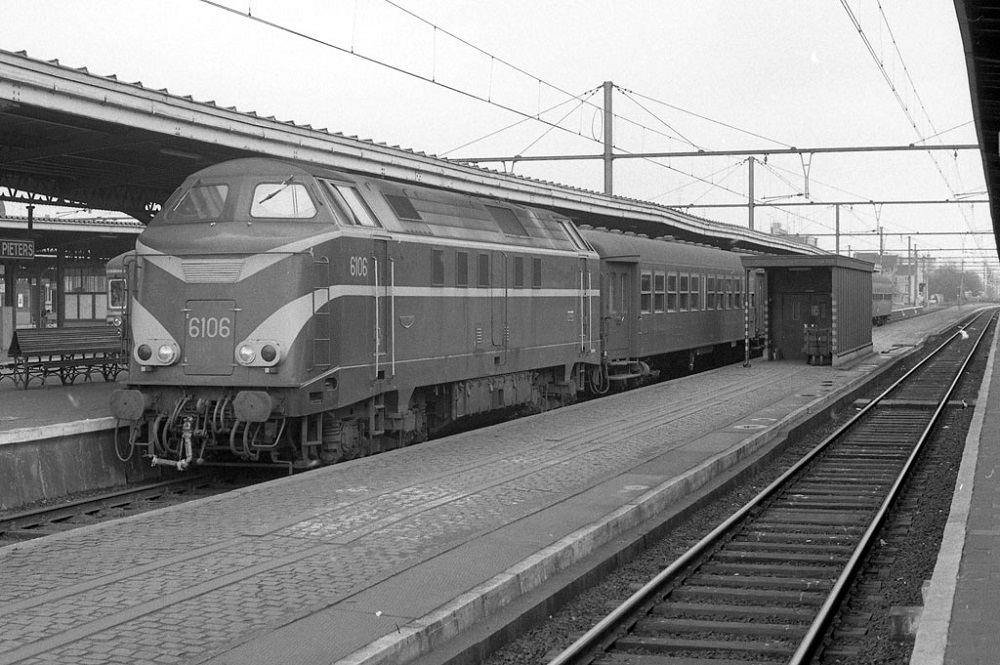

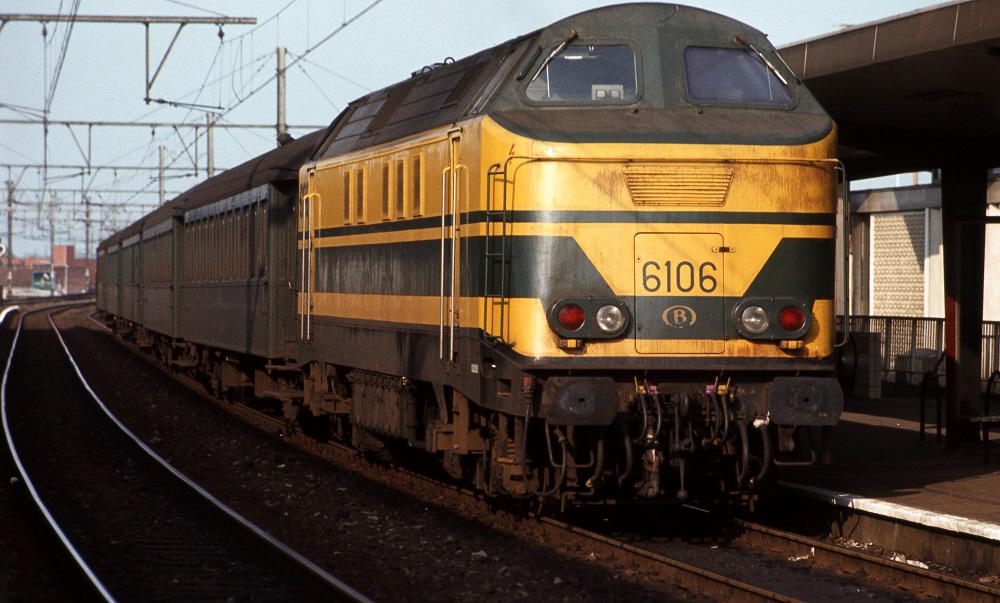

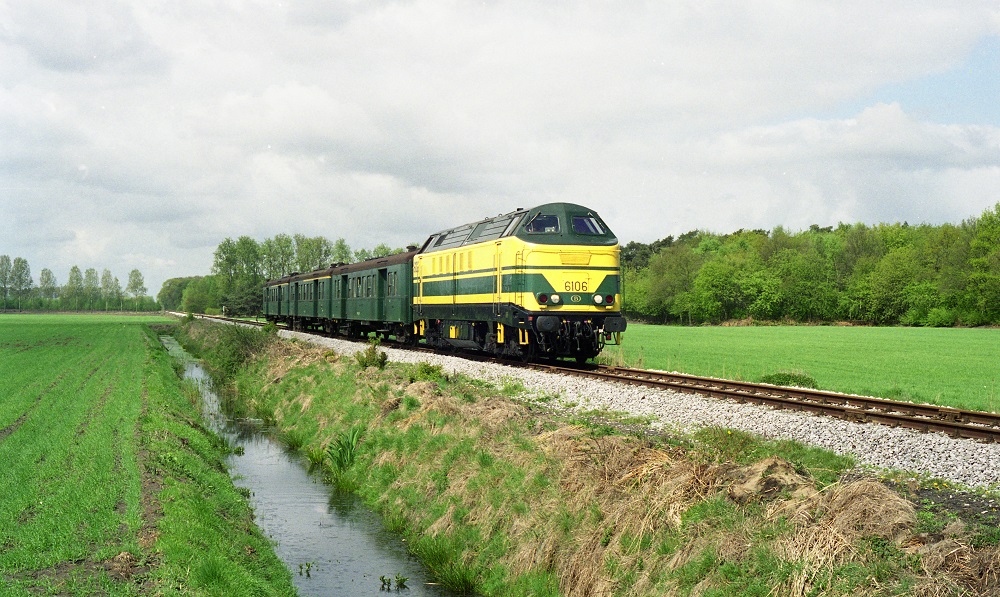

Histoire 6106
Numéro : 210.206 – 6106 Cockerill 4127
Numéro UIC : 94 88 10-50 302-9
Livraison : livrée à la SNCB le 20/9/1965
Dépôts : 1966 – 1985: Merelbeke 1986 – 1993: M. Delcart BVS
Hors service : 1 décembre 1985
PFT: décembre 1993
État actuel : En état de marche, non restaurée, homologué par Infrabel

Fiche technique
Numérotation : Prototypes: 212.001 – 212.003 avec bogies Flexicoil et 212.101 – 212.103 avec bogies BN Production: 212.104 – 212.233 212.001 – 212.003 jusqu’à 1971, après 6391 – 6393 212.101 – 212.233 jusqu’à 1971, après 6201 – 6333
Années de Construction : 1961-1966
Vitesse : 120 km/u
Disposition d’essieux : BoBo
Constructeur : GM-BN
Moteur : GM 12-567C
Cylindres : 12 in V
Puissance : 1425 Pk
Vitesse de rotation : 275/835 t/min
Transmission : Electric (ACEC)
Longueur : 16790 mm
Hauteur : 4250 mm
Rayon minimale de courbe : 90 mètre
Poids en ordre de marche : 80 tonnes

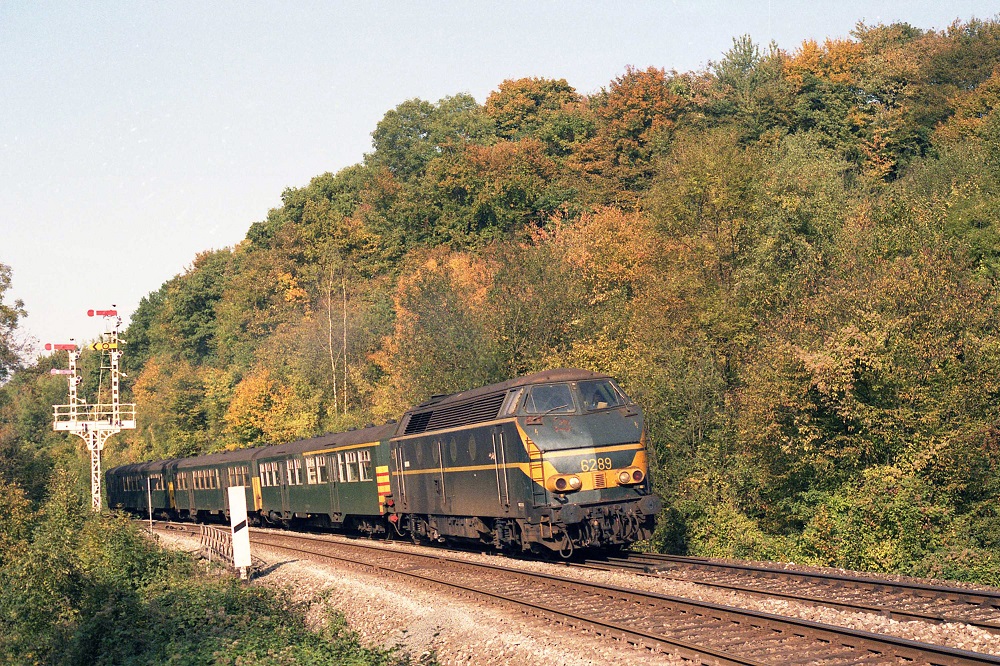

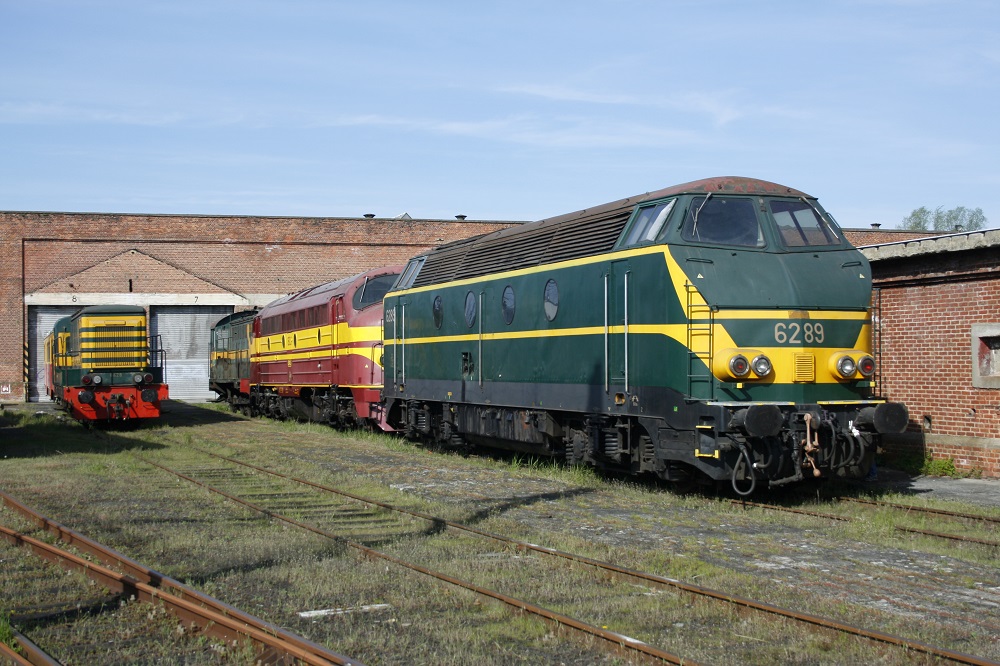

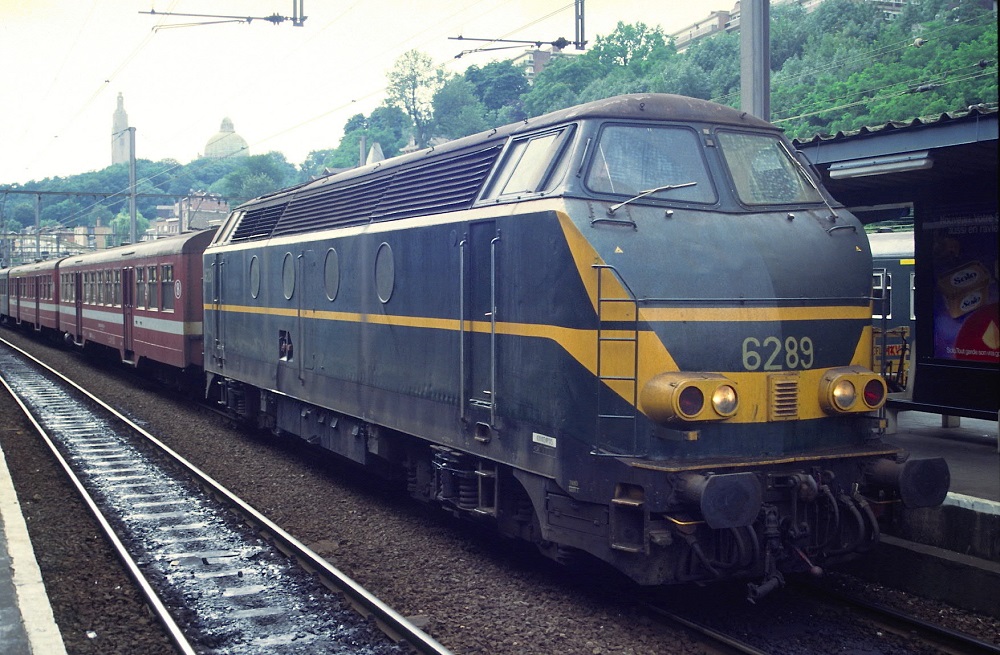

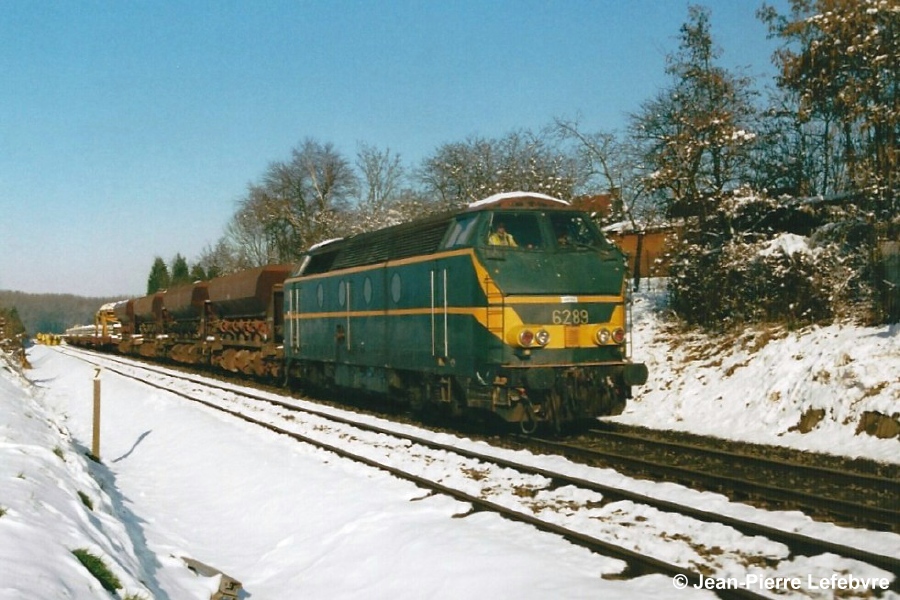

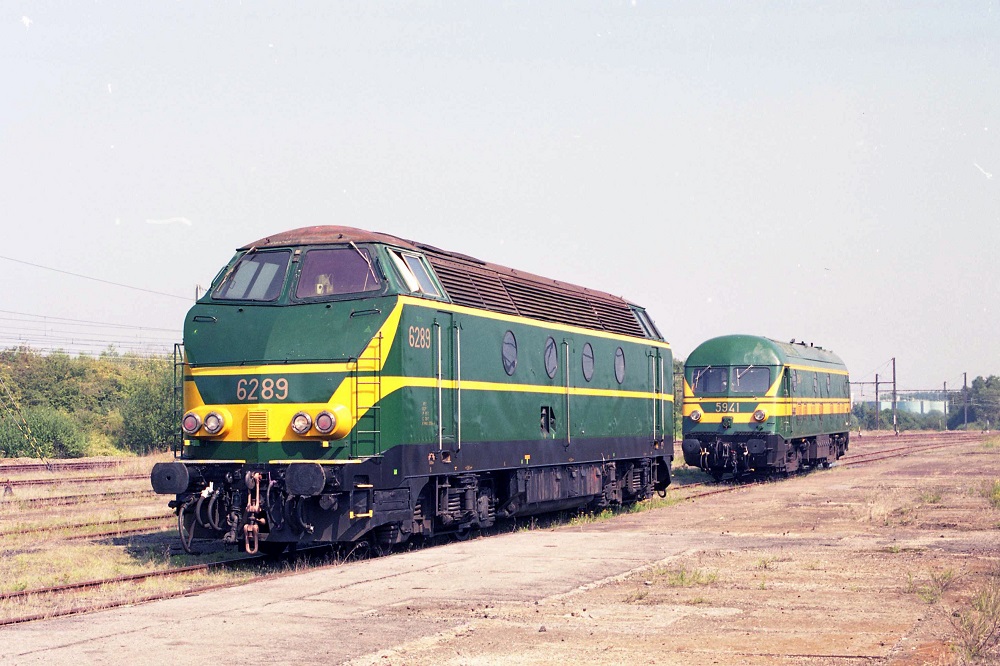

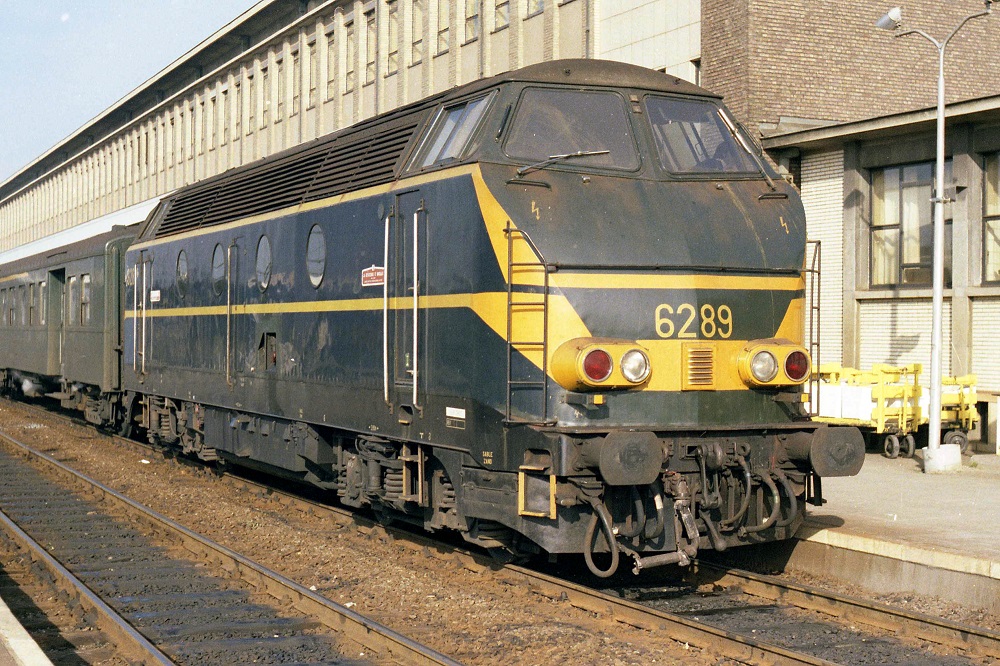

Histoire 6289
Numéro : 212.189 – 6289 UIC 92 88 0062 089
Livraison : Livrée à la SNCB le 02-03-1966
Dépôts : Schaerbeek: 08-03-1966 Termonde: 25-05-1968 Hasselt: 14-12-1971 Termonde: 15-01-1981 Haine-St.-Pierre: 31-12-1981 Monceau: 03-06-1984 Kinkempois: 01-06-1986
Hors service : 14 décembre 2003
PFT : Juillet 2005
État actuel : En restauration
